柴油发电机消音器的选择与安装示意图步骤分解？

以下是柴油发电机消音器的选择要点与安装步骤的分解说明，综合技术规范和实际施工要求整理：

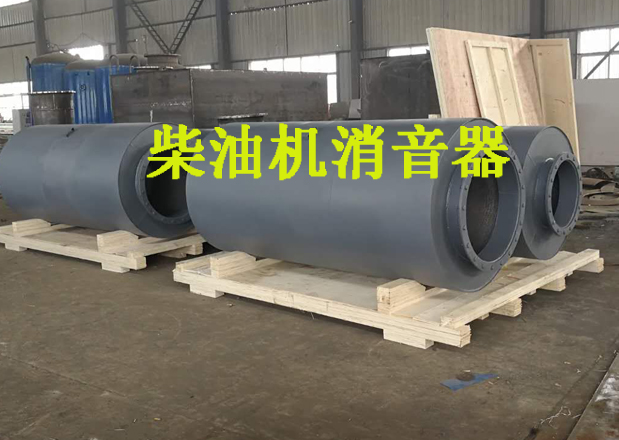

一、消音器类型选择
抗性消音器
适用于中低频噪声控制（如常规工业场景），通过扩张腔和穿孔板反射声波降噪。
阻抗复合式消音器
结合抗性结构+吸声材料（如玻璃纤维），针对宽频噪声，适合医院、住宅区等高敏感环境。

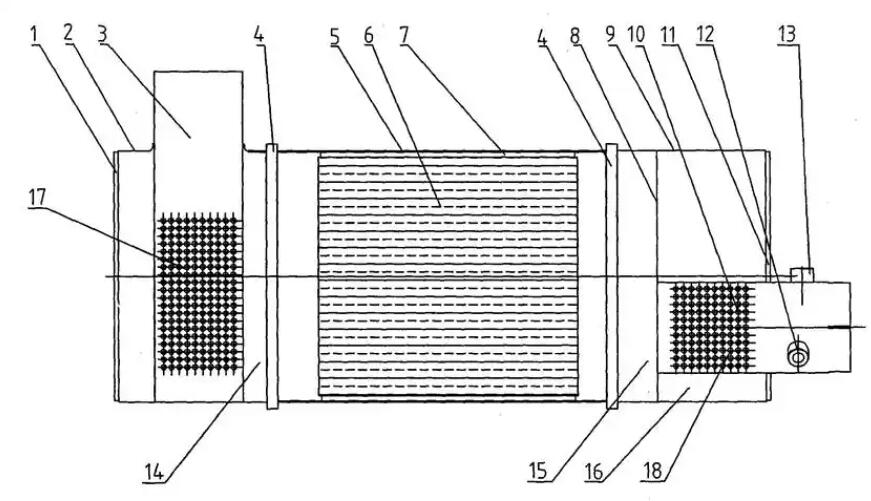

二级消音器
增加迷宫式隔板和钢丝网填充层，降噪量可达25dBA以上，适用于高降噪要求的机房。
防火星型消音器
内置火星分离结构，避免积碳引发火灾，需匹配柴油机排温（500~600℃）。
选择依据：根据机组功率、噪声国标（居住区昼间≤60dBA）及环境需求匹配类型。
二、柴油发电机消音器安装步骤分解（附关键示意图要点）
步骤1：定位与支架固定
垂直安装：
制作槽钢方形支架，柴油发电机消音器吊耳与支架用高强度螺栓固定，顶部加防雨帽。
示意图要点：支架承重需≥柴油发电机消音器重量1.5倍，支架与基础预埋件焊接（图例见3排烟系统安装）。
水平安装：
焊接地脚承重台，法兰连接排气管，确保消音器轴线与排气管对齐。
步骤2：管道连接
进气管连接
消音器进气口与发动机排气管采用法兰连接，石棉垫片密封防漏气。
膨胀节安装
在柴油发电机消音器与发动机间加装不锈钢膨胀节，吸收热膨胀应力（间距参考设计图纸）。
示意图要点：膨胀节位于排气管直线段，避免直角弯折（参考3图3）。
步骤3：柴油发电机消音器与辅助系统集成
柴油发电机消音器+黑烟净化器：
串联安装在柴油发电机消音器出口端，接口处设数显背压表监测堵塞。
冷却系统协同：
排烟管外包8mm铝皮岩棉保温层，减少热噪声传播。
步骤4：降噪增强措施
机房消声：墙面铺吸音棉，风管急弯处加消声弯头。
隔声罩：高噪声区域（如消音器外壳）加装可拆卸隔声罩。
三、柴油发电机消音器关键注意事项
安全间距
排气管表面距可燃物≥500mm，消音器安装位置靠近排气口（避免长管道二次噪声）。
背压控制
消音器阻力需≤发动机许可背压值（通常＜10kPa），定期清理积碳。
热位移补偿
滑动支架采用弹簧减震器，固定支架锚固在结构楼板（见图3支架节点）。
示意图总结：典型安装流程可参考柴油发电机组排烟系统图（3图2），重点标注膨胀节/柴油发电机消音器/支架的相对位置与连接方式。
四、柴油发电机消音器验收标准
噪声检测：机房外1米处噪声≤65dBA（工业区标准）。
气密性测试：法兰连接处肥皂水检漏，压力试验合格后填充耐火密封材料。
安装后需定期检查柴油发电机消音器内部积碳及支架稳定性，确保结构无热变形。
