柴油机发电机消音器的主要组成
发布时间：2013/9/5 点击次数：1924
一、柴油机发电机消音器的主要组成

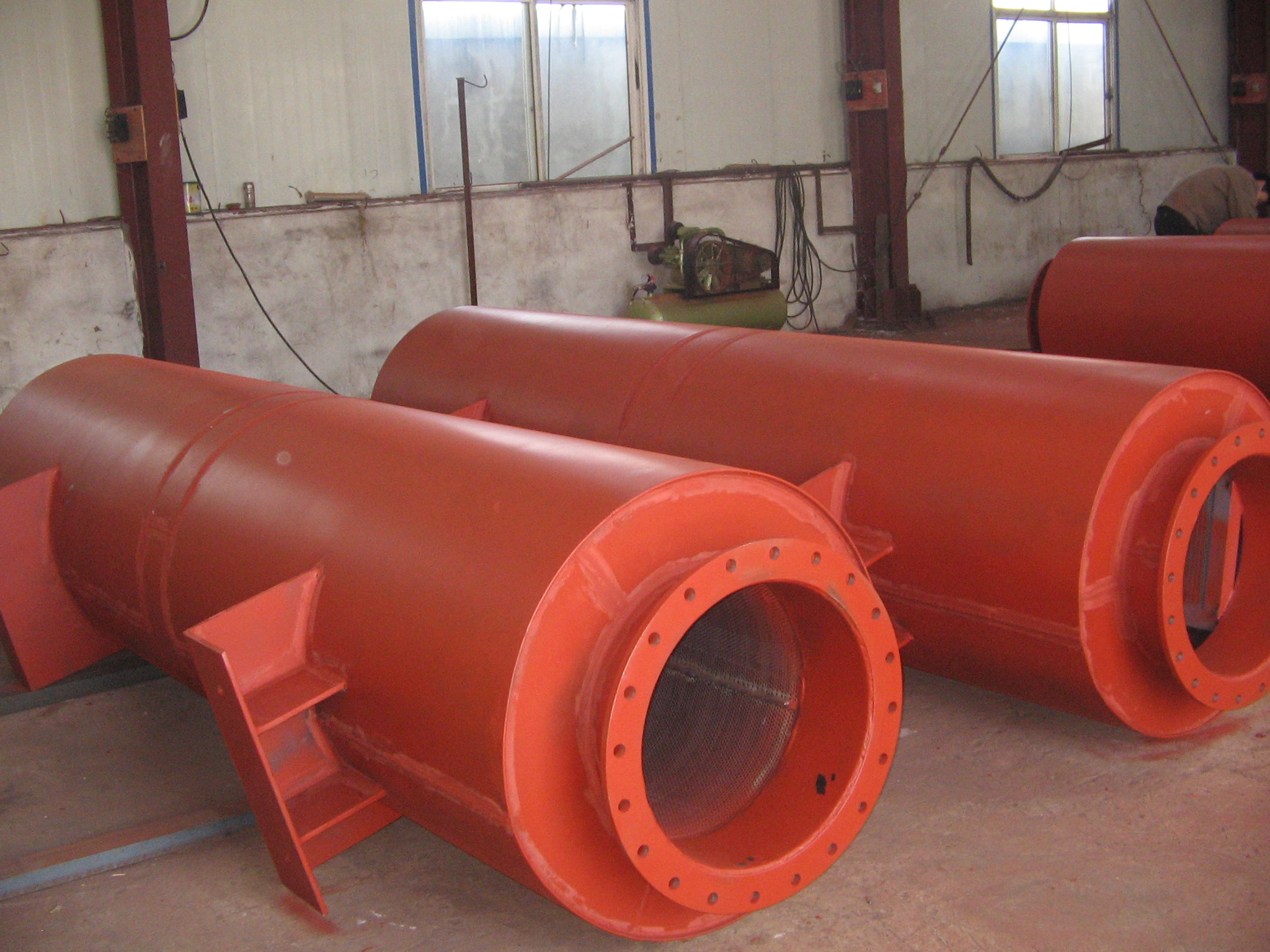

柴油机排气消声器采用扩张室式的较多,但单级扩张室式消声器难以满足消声量要求,因此多数采用多级扩张串接形式,但级数不宜过多,以2～4级为宜，当级数超过4时,消声量增加很少,而功率损失却相对增加较多,且结构复杂. 由于结构尺寸和重量的限制,本文设计的柴油机排气消声器采用2级阻抗复合式结构,如图1所示. 其中敷设在内接插管及消声器筒体内表面的吸声材料既改善了消声器的高频消声性能,又可起到隔热作用. 腔室之间的隔板和插管对进口气流造成了阻挡,但可避免高频声直通透射。
柴油机排气消声器采用扩张室式的较多,但单级扩张室式消声器难以满足消声量要求,因此多数采用多级扩张串接形式,但级数不宜过多,以2～4级为宜，当级数超过4时,消声量增加很少,而功率损失却相对增加较多,且结构复杂. 由于结构尺寸和重量的限制,本文设计的柴油机排气消声器采用2级阻抗复合式结构,如图1所示. 其中敷设在内接插管及消声器筒体内表面的吸声材料既改善了消声器的高频消声性能,又可起到隔热作用. 腔室之间的隔板和插管对进口气流造成了阻挡,但可避免高频声直通透射。
