山东热电项目用户采购胶球清洗装置技术协义
发布时间:2018/1/17 点击次数:1097

山东热电项目用户采购胶球清洗装置技术协义



1 总则
1  总则
1.1  本技术规范书仅适用于山东热电供热扩建项目的24MW汽轮发电机组配套的胶球清洗装置,它包括凝汽器胶球清洗装置的功能设计、结构、性能、安装等方面的技术要求。
1.2  本技术规范书提出的是最低限度的技术要求,并没有对一切技术细节作出规定,供方应保证提供符合本技术规范书和有关最新工业标准的产品。
1.3  供方如对技术规范书有异议,应以书面形式明确提出,在征得需方同意后,可对有关条文进行修改。如需方不同意修改,仍以需方意见为准。如供方没有以书面形式对本技术规范书明确提出异议,那么供方提供的产品应完全满足本技术规范书的要求。
1.4  在签定合同之后,需方保留对本技术规范书提出补充要求和修改的权利,供方应承诺予以配合。如提出修改,具体项目和条件由供、需双方商定。
1.5  本技术规范书所使用的标准如与供方所执行的标准发生矛盾时,按较高标准执行。
1.6  供方在卖书中应采用国际单位制(SI)。
1.7  本技术规范书经双方签字以后可作为订货合同的附件,与合同正文同等效力。
2  工程概况
本期工程安装1台130t/h 高温高压煤粉锅炉+1台C24MW抽汽凝汽式汽轮发电机组。
3.设计条件与环境条件
3.1  锅炉容量
3.1.1  锅炉最大连续蒸发量:  1X130   t/h
3.1.2  汽轮机额定负荷时的锅炉蒸发量: 1XC24 t/h
3.2  地震基本烈度:   8度
4  技术参数
4.1设计冷却水量(每台凝汽器):             6500 t/h
4.2冷却面积(每台凝汽器):                2000m2
4.3冷却水温度:                          20℃
最高温度:                            33℃
4.4凝汽器管束规格:                     φ25×0.7   944根,φ25×0.5  5278根
4.6凝汽器循环水进出口管径:              φ720x10
4.7循环水压力:                           0.6MPa(g)
4.8循环水:                              淡水
4.9循环水泵
流     量                                  3614m3/h
扬     程                                   16~27m
5、设备规范

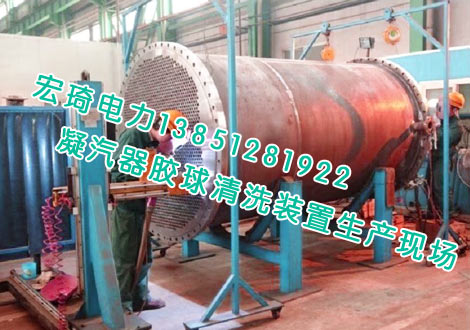

5.1 设备名称:凝汽器胶球清洗装置
5.2 技术规范
5.2.1收球网
    公称通径:                              DN700mm [D720x10]
    收球网长度:                            1400mm(该值为暂定值,具体需进一步确定)
运行水阻(关闭/开启)                  小于3kpa
    网板轴材质:                            1Crl8Ni9Ti
5.2.2二次滤网
公称通径:                              DN700mm
  收球网长度:                            2000mm(该值为暂定值,具体需进一步确定)
  水阻:                                  ≤300mmH2O
  滤芯材质:                              1Crl8Ni9Ti
5.2.3 装球室
装球室内部部件材质                      lCrl8Ni9Ti
出入口规格:                            DN300、PN1.0
5.2.4胶球泵
    型式:                                  卧式
    流量:                                    m3/h(由设备厂计算定)
    扬程:                                  21m
    轴封密封形式                            机械密封
    泵轴材质                                lCrl8Ni9Ti
    轴套材质                                lCrl8Ni9Ti
    叶轮材质                                lCrl8Ni9Ti
    泵体材质                                Q235
密封胶圈材质                            ZQS—300
出入口规格:                            DN100、PN1.0
    电动机绝缘等级:                        F级
    电动机防护等级:                        IP54
6技术要求
6.1凝汽器胶球清洗装置收球网安装在循环水出水垂直管道上,收球网总长控制在1400mm以内,其外径不得超过φ720,一台机组配一套胶球清洗装置。
6.2收球网活动栅格,其材料为 1Cr18Ni9Ti ,收球网管段内壁应作衬胶防腐处理。动作应灵活可靠,不漏水,不漏球,不伤球,其构造应能防止死角堵球,积球。收球率达到95%以上。
6.3 每台凝汽器分左右两半,共用一套胶球清洗装置,PLC控制柜与被控对象之间的电气设备及接线由供方负责。
6.4 在设计工况下,使用湿态、直径比凝汽器冷却管内径大1-2mm的胶球。所配供胶球在干态下大小均匀,泡水浸透稳定后直径不得涨大,湿态时比重略大于水且在一定范围内均布,保证凝汽器全断面均能得到清洗。
6.5 收球网水阻不大于0.003MPa(投球时),收球网传动部分应保证手动盘旋轻便灵活。在收球缓冲状态的指示要准确,不允许出现漏球现象。
6.6 胶球清洗系统中关断阀门均为电动,电动阀门均由PLC控制柜控制,电动头采用买方确定的生产厂家的产品。阀门不操作时,应能自动锁闭。
6.7 设备制造完毕后,应保证外表美观、焊接光滑、无漏焊、脱焊、内部与球接触的配件无毛刺,焊接点应打光,内外部接合处不漏水。
6.8 胶球清洗装置采用PLC控制方式。采用PLC程序控制进行自动操作,PLC和DCS通过硬接线连接(胶球清洗程控的启、停及事故状态)。也可在PLC控制柜上可通过开关或按钮进行手动操作。在收球网两端设置差压显示仪(安装在控制柜上)。当水阻超过0.025kg/cm2(250mmH2O)时程序自动反冲洗。PLC控制装置可选用西门子、施耐德、AB等公司的产品,以保证产品的质量。
6.9 PLC控制柜应具有防尘,防溅性能,显示、操作设备安装于柜的内门上,制作和安装工艺精致美观。程控柜的防护等级不低于IP56。
6.10 胶球泵应为大流道,叶轮流道应光滑,不伤球。
6.11装球室应设置逆止门,避免胶球泵停转时胶球被冲至收球网区。收球网的电动执行机构宜选用国内优质品牌的智能一体化产品。
6.12装球室容积应大于系统投球所占空间的3倍,装球室的装球容积为    升,装球室设有可供排气和放水的管道。并应有防止水倒流时失球的措施。
6.13 PLC及就地仪表型号需得到需方确认。
6.14设备运行时距设备1米处测得的噪音应小于85分贝(A)。
6.15胶球清洗装置的使用寿命不低于30年。
供货范围
每台机组设置1套胶球清洗设备,其中1台胶球泵,1台装球室,1台分配器,2台收球网,2台二次滤网。
1  供方负责设计和提供一台机组的胶球清洗系统全套设备如下(但不限于此):
1.1 胶球泵组:                     1台
1.2 收球网及电动执行机构:         2套
1.3 装球室 :                      1台
1.4 三通分配器 :                  1台
1.5 PLC控制柜:                    1  台
1.6 胶球:
规格:     。
材料:      。
1.7卖方提供详细的供货清单如下:
序号 项  目 型号 产地 生产厂家 单位 数量 备注
1 收球网     2 配进出口反法兰及连接件(收球网格栅,1Cr18Ni9Tai)
2 装球室    台 1 配进出口反法兰及连接件
(装球室网芯1Cr18Ni9Tai),
3 胶球泵    台 1 配出口变径管、底盘和电动机,联轴器及护罩。
4 胶球分配器    个 1
5 收球网电动推杆    个 2
6 电动球阀本体    只 2 阀芯为不锈钢
7 球阀电动执行机    个 2 智能一体化型
8 放水阀、放气阀    只 2 装球室用
9 程控柜    台 1 PLC采用西门子、施耐德或ABB
10 胶球    只
11 压力表    只 2
12 地脚螺栓    只 4 胶球泵用
13 地脚螺栓    只 4 装球室用
一台机组胶球自动清洗装置供货清单

1.11卖方提供的备品备件及专用工具清单
一台机组随机备品备件清单
序号 名称 规格型号 单位 数量 产地 生产厂家
备注
1   件
2   件
3   件
专用工具清单
序号 名 称 规格和型号 单 位 数量 产地 生产厂家
备注
2  包装、运输
2.1  设备的包装应符合“GB191-73”包装储运指示标志的规定,且含装箱单、合格证,并应采取防雨、防潮、防锈、防震等措施,以免在运输过程中由于振动和碰撞引起轴承等部件的损坏。
2.2  所有开口、法兰、接头应采取保护措施,以防止在运输和储存期间遭受腐蚀、损伤及进入杂物。泵的进出口、管孔应用盖板封严。
2.3  需要现场连接的螺纹孔或管座的焊接孔应采用螺纹或其它方式予以保护。
2.4  遮盖物、金属带子或紧扣件不应焊在设备上。
2.5  包装箱内应考虑设备的支撑与固定,所有松散部件要另用小箱盒装好放入箱内。
2.6  每个包装件必须有与该包装件相符合的装箱单,放置于包装件明显位置上,并应采用防潮的密封袋包装。包装件内装入的零部件,必须有明显的标记与标签,标明部件号、编号、名称、数量等,并应与装箱单一致。
附件3  技术资料及交付进度
1 卖方在签订技术规范书时提供的技术文件
1.1卖方在技术规范书签订后  7  个工作日内提供四套(其中  1  套给设计院,  1  套给业主)供施工图设计用的图纸和说明书,发货前  1  个月向需方供应  1  套,随机供应 1   套/台。除随机开箱资料外,供方应单独提供   2  套技术资料给电厂作生产准备之用。
2这些图纸资料及说明主要如下所示,但不限如此
2.1 胶球清洗装置图,收球网外形图
2.2 胶球泵外形图及基础负荷图
2.3 装球室外形图,基础负荷图
2.4 三通分配器外形图
2.5 胶球清洗系统布置图、测点布置图及控制系统的操作说明书
2.6 PLC控制柜(控制框图、原理图、接线图、端子排出线图、就地控制柜外形尺寸、安装要求等)。
2.7  配套项目清单及设备清单
2.8 安装运行说明书及控制要求
2.9  有关设备性能和质量保证书,包括设备性能试验文件,材料合格证书、制造、检查和厂内试验记录。
