选择使用锅炉磷酸盐加药装置技术参数
现在市场上选购锅炉磷酸盐加药装置的产品型号种类,价格都是透明的,值得考虑的是锅炉磷酸盐加药装置产品的质量使用寿命,操作方式和售后服务等。
锅炉参数:压力2.45MPa,温度390±10℃,处理11.3t/h。
1各类水泵
1.1主要技术参数(以下空白部分由投标方填写)
(1)电动给水泵
项目技术参数
设备名称 电动给水泵
型 号
正常给水温度 ~80℃
最高给水温度 105℃
流 量 5~8.95m3/h
扬 程 1.119~1.073 MPa
配电机型号
电机功率 N=7.5kW(采用变频控制)
电压等级 380V
年运行小时数 8000h
防护等级 ≥IP23
布置方式 室内布置,立式
安装地点 辅助间±0.000m
数 量 2台
设备重量
外形尺寸
(2)电动给水泵
项 目 技 术 参 数
设备名称 电动给水泵
型 号
正常给水温度 ~80℃
最高给水温度 105℃
流 量 1.4~2.4m3/h
扬 程 1.14~0.99MPa
配电机型号
电机功率 N=0kW
电压等级 380V
防护等级 ≥IP23
年运行小时数 8000h
布置方式 室内布置,立式
安装地点 辅助间±0.000m
数 量 1台
设备重量
外形尺寸
(3)补液泵
项 目 技 术 参 数
设备名称 补液泵
型 号
流 量 2~3m3/h
扬 程 0.3MPa
配防爆电机型号
电机功率 N=0.75kW
电压等级 380V
安装方式 移动式
数 量 1台
设备重量
外形尺寸
(4)潜水泵
项 目 技 术 参 数
设备名称 潜水泵
型 号
流 量 Q=5~16m3/h
扬 程 H=0.13~0.17MPa
配电机
电机功率 N=1.5kW
电压等级 380V
防护等级
布置方式 水坑内布置,移动式
设备重量
外形尺寸 ≤450×450×600(H)
数 量 2台
(5)立式高温热水循环加压泵
项 目 技 术 参 数
设备名称 立式高温热水循环加压泵
型 号
流 量 7.3~12.5m3/h
扬 程 0.20~0.23MPa
配电机型号
电机功率 1.5kW(供参考,以厂家计算为准)
电压等级 380V
防护等级 IP54
入口压力 1.0MPa
设计压力 1.6MPa
介质最高温度 ≥80℃
年运行小时 ≥3000h
布置方式 室内布置 立式
数 量 1台
1.2技术要求
(1)电动给水泵(7.5kW)采用变频调节,最小流量1.77m3/h,额定流量7.09m3/h,最大流量7.8m3/h。流量调节范围25~110%。
(2)补液泵用于将桶装冷却液(约200L/桶)从发动机注水口补充至冷却水管道系统,要求可移动,可手提,质量轻。
(3)补液泵电机考虑防爆。
(4)噪音等级应满足相关行业标准。
(5)所有水泵电动机能效等级不得低于GB18613-2012规定的二级能效。
2定期排污扩容器
2.1主要技术参数(以下空白部分由投标方填写)
项 目 技 术 参 数
设备名称 定期排污扩容器
型 号
介 质 蒸汽、水
有效容积 0.8m3
设计压力
设计温度
设计压力 0.17MPa
设计温度 150℃
工作压力 0.15MPa
工作温度 127℃
年运行小时数 8000h
布置方式 室外布置,立式
数 量 1台
设备重量
外形尺寸
2.2技术要求
本体制造要求应满足相关行业标准。
3手提式滤油机
1 主要技术参数(以下空白部分由投标方填写)
项 目 技 术 参 数
设备名称 手提式滤油机
型 号
流 量 30L/min
扬 程 <0.3MPa
过滤精度 ≤5um
配防爆电机型号
电机功率 N=0.37kW
数 量 1台
设备重量
外形尺寸
2技术要求
(1)手提式滤油机用于将桶装润滑油(约200L/桶)打入集装箱发电机组配套的补油箱中,要求可移动,质量轻。
(2)电机考虑防爆。

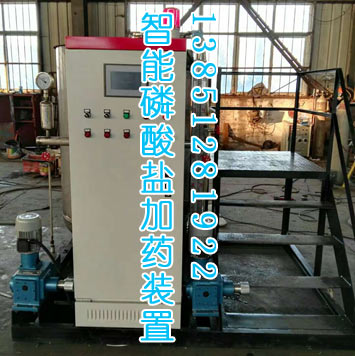

4磷酸盐加药装置
4.1主要技术参数(以下空白部分由投标方填写)
项 目 技 术 参 数
设备名称 磷酸盐加药装置
型 号
数 量 1套
配加药泵型号
流 量 20L/h
扬 程 1.2MPa
配电机型号
功 率 N=1.5kW
电压等级 380V
加药泵数量 2台(1运1备)
配溶解罐
容 积 1m3
溶解罐数量 1个
配电动搅拌器
配电机型号
功 率 N=0.55kW
电压等级 380V
电动搅拌器数量 1台
年运行小时数 8000h
布置方式 室内布置
设备重量
外形尺寸 ≤2200×1500×2500(长×宽×高)
4.2技术要求
(1)磷酸盐加药装置布置在辅助间内±0.000m地面;
(2)经磷酸盐加药装置加药处理后的锅炉水质应满足锅水质量标准。
5全自动软水器
1全自动软水器主要技参数(以下空白部分由投标方填写)
项 目 技 术 参 数
设备名称 全自动软水器
型 号
出力 6t/h
原水硬度 ≤350mg/l
悬浮物 ≤3mg/l
出水硬度 <0.03mmol/l
工作压力 0.2~0.5MPa
工作温度 0~50℃
树脂工作交换容量 900~1000mol/m3
盐耗量 <100g/mol
自用水量 <3﹪
工作电压 ~220V/50Hz
电耗 ≤0.4kW
布置方式 室内布置
数 量 1套
设备重量
外形尺寸 ≤1670×500×2600(长×宽×高)
2技术要求
(1)本体制造要求应满足相关行业标准;
(2)根据软化水箱高低水位控制设备启停;
(3)双罐(一台运行一台再生)。
2辅助设备的供货范围
2.1各类水泵
投标方提供的设备应包括(但不限于):
(1)电动给水泵及配套电机;
(2)补液泵及配套防爆电机;
(3)水泵及配套附件的进出口配套法兰及紧固件;
(4)水泵安装用地脚螺栓及联轴器防护罩;
(5)与补液泵配套的,将桶装冷却液打入补液箱的软管及附件等,管道长度不小于30m。
2.2定期排污扩容器
投标方提供的设备应包括(但不限于):
(1)定期排污扩容器本体及附件;
(2)设备各接口配对法兰及其紧固件。
2.3手提式滤油机
投标方提供的设备应包括(但不限于):
(1)手提式滤油机及配套防爆电机;
(2)与滤油机配套的,将桶装润滑油打入补油箱的软管及附件等,管道长度不小于30m。
2.4磷酸盐加药装置
投标方提供的设备应包括(但不限于):
(1)磷酸盐加药装置(包括加药泵、溶解罐及搅拌器等);
(2)设备各接口配对法兰及其紧固件。
2.5全自动软水器
投标方提供的设备应包括(但不限于):
(1)基本配置
离子交换罐(一运一备)、盐箱、控制器、压力表、进出口阀门及其配对法兰和紧固件、取样口、流量计、底座、配管等。
(2)运行方式:流量兼时间控制。
3备品备件
投标方应提供质保期(质保期一年,从设备安装完毕调试验收合格后开始)内正常运行所需的备品备件。
