能源北部3#4#发电机组改造凝汽器胶球清洗装置中循环水二次滤网技术说明

1.1.1.1本技术协议书适用能源管控中心北部3#4#发电机组改造（新建7#发电机）项目凝汽器胶球清洗装置中循环水二次滤网设备，提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.1.2本技术协议书所提及的要求和供货范围都是低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，供方应保证提供符合本技术协议书和工业标准的功能齐全的优质产品及其相应服务。对国家有关安全、环保等强制性标准，必须满足其要求。供方所提供产品，有同类型机组2台2年以上的成功运行业绩。
1.1.1.3供方须执行本技术协议书所列标准。当标准之间要求不一致时，应按要求高的技术条款的标准执行。
1.1.1.4若供方所提供的技术协议书前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由需方确定。
1.1.1.5报价书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用中华人民共和国法定计量单位。
1.1.1.6按本技术协议书要求，供方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给需方确认。
1.1.1.7供方如对本技术规范有异议，应以书面形式明确提出，在征得需方同意后，可对有关条文进行修改。如需方不同意修改，仍以需方意见为准。如投标文件与本技术规范之间有矛盾之处，无论大小，供方均应在投标文件中的“差异表”中列出，不得擅自删改本技术协议书的任意条款及其内容，否则视为废标。
1.1.1.8如供方没有对本技术协议书提出书面异议，需方则可认为供方提供的产品完全满足本技术协议书的要求。
1.1.1.9在合同签定后，需方有权因规范、标准、规程发生变化而提出一些补充要求，在设备投料生产前，供方将在设计上给以修改。
1.1.1.10供方对凝汽器胶球清洗装置中循环水二次滤网设备成套设备（含辅助设备、附件等）负有全责，即包括分包（或对外采购）的产品。分包（或对外采购）的产品制造商应事先征得需方的认可。
1.1.1.11供方配套电动机应满足下列总的要求：
 功率等级 电压等级 绝缘等级 温升等级 型式
AC 200KW及以上 6kV Class F Class B 全封闭，外壳防护等级：
IP54(室内)
IP56(室外)
200KW以下 0.38kV
DC 各类容量 0.22kV
1.2基本技术规范
1.2.1系统概况和相关设备
本工程共一台30MW机组，设置凝汽器胶球清洗装置中循环水二次滤网 1台。
1.2.2主要技术参数
1 最大工况流量 t/h 8000
2 最大工作压力 MPa（g） ～0.40
3 设计/试验压力 MPa（g） 0.6/0.9
4 压力降 kPa ＜4
5 最大工况进口温度 ℃ 50～60
6 最大工况出口温度 ℃ 50～70
7 设计温度 ℃ ＜100
8 介质流速 m/s 2~3
1.2.3安装运行条件
(1)安装地点：布置在汽机厂房内零米层。
(2)进入凝汽器胶球清洗装置中循环水二次滤网的水源：循环水。
1.3技术要求
1.3.1基本规格和容量

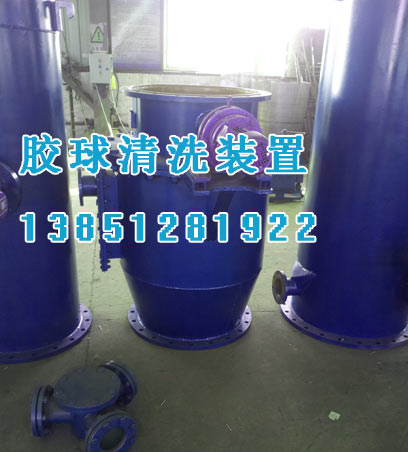

设备名称：凝汽器胶球清洗装置中循环水二次滤网
型式(或型号)及用途：自动反冲洗二次滤网
型式：   卧式
用途：安装于循环水供水总管上，起过滤作用，以防止水中较大的固体颗粒和悬浮杂物等进入凝汽器，从而提高运行的安全性。
设备参数
(1)出口直径：Ф122010mm
(2)入口直径：Ф122010mm
(3)型式：出入口水平，法兰连接
(4)水量： 8000t/h
(5)最大工作压力：0.40 MPa（g）
(6)滤芯网孔：Ф  6  mm
(7)运行水阻：小于 500 mmH2O
(8)电动机规范： 380V/50Hz/IP54
(9)数量：1台
(10)设计温度：  最高70℃
(11)通流倍率：≥1.5倍
(12)进出口长度≤3000mm
1.3.2性能要求
1.3.2.1本技术协议书中提供的水量值为初步数据，供方承诺该数值变化在±5%范围内，不影响设备价格，且承诺设备的性能保证参数值不变。
1.3.2.2凝汽器胶球清洗装置中循环水二次滤网的骨架、网芯具有足够的强度，能在0.25 MPa的压差作用下正常工作。
1.3.2.3凝汽器胶球清洗装置中循环水二次滤网采用全自动的运行方式，在设计的循环水量下各设备的水阻都满足1.3.1节中的要求。
1.3.2.4凝汽器胶球清洗装置中循环水二次滤网具有自动反冲洗功能，滤网前后设压差测量系统。二次滤网具有差压控制的反冲洗功能，差压值控制在500mmH2O范围内，大差压达到500 mmH2O时，滤网自动进行反冲洗。同时还有力矩保护、自动反转等功能。
1.3.2.5凝汽器胶球清洗装置中循环水二次滤网一次反冲洗时间小于15分钟，且一次清洗带走的水量小于相应时间内额定流量的4%，反洗排水阀门为电动阀，反洗排水设置过滤物收集箱(投标方供货)，反洗排水经过过滤物收集箱后排放循环水回收母管，排污管DN200。
1.3.2.6凝汽器胶球清洗装置中循环水二次滤网系统中阀门均配有一体化电动执行机构，阀门开启与关闭灵活、方便。
1.3.2.7凝汽器胶球清洗装置中循环水二次滤网的网孔中心距根据水质进行设计。
1.3.2.8凝汽器胶球清洗装置中循环水二次滤网壳体设置DN500mm的人孔门，并保证网芯在局部破坏时只需通过人孔门单独进行更换或修理。
1.3.2.9凝汽器胶球清洗装置中循环水二次滤网转子驱动机构型式为电动，且反冲洗转子还设手动控制。
1.3.2.10在凝汽器胶球清洗装置中循环水二次滤网出口的水中不大于6mm的固体杂物。
1.3.2.11凝汽器胶球清洗装置中循环水二次滤网应为在线运行，排污时不应停机清洗清理垃圾，并且不影响正常过滤水量。
1.3.3设备材质要求
1.3.3.1设备制造的加工和安装符合图样及技术条件要求。
1.3.3.2各部件表面、通道、孔眼均平滑无毛刺。
1.3.3.3外购件都有产品质量合格证。
1.3.3.4设备主要零部件所用的钢材和焊接材料具有质量合格证书，或符合相应的材料标准。
1.3.3.5与水接触的所有零部件应采用耐腐蚀材料，并根据所提供的水质进行选择，具体材质填入下表：
零部件名称 壳体 端盖 接管 网芯 法兰 传动杆 转子 螺栓 排污
管道
材料 碳钢 TP304 碳钢 TP304 内部TP304 20
1.3.4结构要求/系统配置要求
1.3.4.1凝汽器胶球清洗装置中循环水二次滤网的网芯等内部过流部件根据水质资料选用，采用不锈钢材料TP304，滤网网芯的使用寿命为30年以上。网眼无连孔、破孔等缺陷，并且排列整齐。外壳、端盖和接管的材质采用碳钢。
1.3.4.2滤网分成多个单位，分别采用螺栓固定在支撑板上，以避免由于循环水长期冲刷造成焊点首先腐蚀而导致强度降低，甚至破坏。
1.3.4.3凝汽器胶球清洗装置中循环水二次滤网为滤网转动件，由轴承支承。滤水器强度设计能承受介质压力及压差。滤水器带有支座，安装时与基础用地脚螺栓连接。所有的设备包括其支座，都具有安全承受从用户连接管道接口传递来的力和力矩的能力，并且假定这些力和力矩同时发生作用，且能同时承受地震荷载。供方应详细说明二次滤网的每个设备接口承受的力和力矩的限制。
1.3.4.4凝汽器胶球清洗装置中循环水二次滤网的电动执行机构采用有成熟配合经验、性能优良的进口一体化产品。
1.3.4.5同型号设备的零部件(包括备用品)都是完全可以互换的。
1.3.5配套电动机要求
1.3.5.1电动机的设计符合本技术协议书和被驱动设备制造厂商提出的特定使用要求。当运行在设计条件下时，电动机的铭牌出力不小于被驱动设备所需功率的115%。电动机为异步电动机。电动机的额定电压为380V，频率为50Hz。
1.3.5.2电动机防护等级为IP54 。电动机具有F级绝缘，但其温升不得超过B级绝缘规定的温升值。电动机绕组经真空压力浸渍处理和环氧树脂密封绝缘。绝缘能承受周围环境的影响。电动机的连接导线与绕组的绝缘具有相同的绝缘等级。
1.3.6仪表和控制要求
1.3.6.1供方随凝汽器胶球清洗装置中循环水二次滤网配供一套用以实现系统（包括二次滤网、排污、反冲洗等）自动运行所需，完整的检测仪表、就地控制装置、连接电缆和安装附件等。
1.3.6.2供方提供的控制装置面板上有对设备进行单个操作、手自/动控制方式转换和远方/就地启动方式转换的操作手段。
1.3.6.3凝汽器胶球清洗装置中循环水二次滤网能定时进行反冲洗，反冲洗间隔时间可调整。
1.3.6.4控制方式：就地、远程控制均可实现。
1.3.6.5供方应提供凝汽器胶球清洗装置中循环水二次滤网的控制和联锁保护要求及相应的逻辑图、仪表检测系统图、仪表和一次元件清单、设定值和报警值清单等，作为需方的设计依据。
1.3.6.6就地指示仪表的精度为1级，盘面直径不小于150mm。通常情况下，表计的量程选择使其正常运行时指针处在1/2～2/3量程位置。安装在振动场合的就地指示表应采用抗振型仪表。
1.3.6.7差压报警：供方提供前后差压变送器，变送器输出4~20mADC信号至供方配供的就地控制装置，当滤网前后压差达到上限时现场报警；
1.3.6.8供方提供的控制装置以防护等级为IP56的箱体方式提供，并安装于设备旁，控制装置与设备本体、检测仪表之间的所有连接电缆和接线由供方提供。供方与需方的设计接口在就地控制装置的端子排。
1.3.6.9需方仅负责提供1路380V AC三相四线制电源至供方就地控制柜端子排。控制柜内电器元件、控制器和箱面控制按钮采用成熟可靠的产品，每组端子排前应配有标志端子，以使买方能够方便地识别测点并接线。
1.3.6.10二次滤网至少设有以下仪表：
――二次滤网进、出口就地不锈钢压力表；
――二次滤网进出口差压变送器。
1.3.6.11供方配套提供的仪表与执行机构应与全厂的选型一致，以减少备品备件的种类，并最终由需方确认。具体要求如下：
――差压变送器选用HONEYWELL、Rosemount、西门子或川仪PDS产品。
――就地压力表选用上海自动化仪表厂、重庆川仪、天津仪表厂产品。
――国产电动执行机构，选用扬修、南京科远、重庆川仪智能一体化产品。
――其余的仪表和控制设备由供方根据以往工程经验列出三家分包商由需方选取，所有提供的仪表和控制设备有二年两套及以上在电厂使用的成功业绩，本工程不使用试验性的组件及装置。
1.3.6.12二次滤网的排污阀通过就地控制柜实现自动控制。
1.3.6.13供方提供的设计资料同时提供纸版和电子版，资料要求如下（不仅限于此）：
(1)详细的系统说明书、控制说明、电源要求和气源要求；
(2)测点布置图和测点清单：清单中须标明测点名称、I/O类型、信号类型以及报警和保护动作值；
(3)设备清单：清单中包含设备名称、设备编号、数量、尺寸、安装位置等；
(4)本体接线盒端子排接线图、就地控制柜端子排接线图。
1.4技术标准
二次滤网的设计、制造遵循的标准应按照以下原则：
凡按引进技术设计制造的设备，须按引进技术相应的标准如ASME、ASTM、NFPA及相应的引进公司标准规范进行设计、制造、检验。
如按引进技术标准设计制造，还必须同时满足最新版的电力行业(包括原水电部、原能源部)相应的规范标准。
如按引进技术标准设计制造，还必须同时满足有关安全、环保及其它方面最新版的国家强制性标准和规程(规定)的要求。
如果本标书中存在某些要求高于上述标准时，则以本标书的要求为准。
在不与上述规定标准规范(规定)相矛盾的条件下，可以采用国家标准和行业标准。如供方执行标准低于电力行业标准时，以电力行业标准为准。
供方应提供设计制造的规范、规程和标准等清单。
1.4.1在与上述规定不相矛盾的情况下，所提供的设备符合但不限于下列规范与标准：（以下标准均按照最新版本执行）
(1)GB/T 1220  不锈钢棒
(2)GB/T 2100  一般用途耐蚀钢铸件
(3)GB/T 3077  合金结构钢
(4)GB/T 9113         整体钢制管法兰
(5)GB/T 9115  对焊钢制管法兰
(6)GB755   旋转电机定额和性能
(7)GB/T 997  电机结构及安装型式代号
(8)GB/T 1993  旋转电机冷却方法
(9)GB/T 4942.1  电机外壳防保护分级
(10)GB/T3280  不锈钢冷轧钢板
(11)GB/T4237  不锈钢热轧钢板
1.4.2设备符合相应的工业设备抗震鉴定标准。并能承受1.1.2.4节中的所提供的地震数据。
1.4.3上述标准和规定仅提出了基本的技术要求。如果供方提出了更经济合理的设计、材料、制造工艺等；同时又能使供方提供的设备达到招标书之要求，并确保安全持续运行，在征得需方同意后，方可使用。
1.4.4从订货之日起至供方开始投料之前的这段时间内，供方执行招标文件所列标准，有不一致时，按较高标准执行。如果因标准、规程发生修改或变化，需方有权提出补充要求，供方满足并遵守这些要求。
1.4.5供方在开始投料制造之前，向需方提供一份执行GB/T19000或ISO9000系列标准的质量管理和质量保证书以及准备正式使用的有关规范与标准的目录清单。
1.4.6对于采用引进技术产品的设备，在采用上述标准的同时，还采用国外有关标准。但不得低于相应的中国国家标准。
1.4.7合同签订后1个月，供方提出合同设备的设计﹑制造﹑检验/试验﹑装配﹑安装﹑调试﹑试运﹑验收﹑试验﹑运行和维护等标准清单给需方，需方确认。
