山西龙门余热供暖减温减压装置中减温器节能改造项目
发布时间:2018/7/2 点击次数:1714

山西龙门余热供暖减温减压装置中减温器节能改造项目

技术参数:
1
减温减压装置中减温器参数
蒸汽初参数:压力1.2MPa,温度350℃,流量8.5t/h
减温减压装置中减温器出口参数:压力1.2MPa,温度200℃;流量9.7t/h
减温水参数:压力1.8MPa,温度70℃;
2控制说明
1、减温减压装置中
减温器采用智能PID仪表控制,控制的设备有:给水调节阀,减温减压装置中减温器蒸汽管路电动阀,主蒸汽管路电动阀,自带壁挂式控制箱;
2、电机控制柜控制的设备有:循环水泵两台,补水泵两台,疏水泵两台;采用PLC控制,控制方式为手动/自动。
3、补水泵通过循环水泵进口压力控制启停;
4、疏水泵通过凝结水箱水位控制启停。
供货清单
1 供货范围
1、从

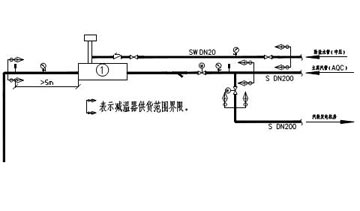

减温减压装置中减温器入口电动阀门配对法兰开始至减温减压装置中减温器混合文氏主管道配对法兰结束,含所有法兰上的紧固件。减温水从原锅炉给水管道(在减温减压装置中减温器附近)上接出阀门开始,见附图一。
2、对换热站的所有设备进行控制,控制采用西门子S7-200SMART控制器。
3、对供货的控制设备(电气仪表部分)负责安装、调试。
供货清单
序号 名称 技术参数 单位 数量 备注 厂家及品牌
1 蒸汽减温减压装置中减温器 蒸汽参数:流量8.5t/h,压力1.2MPa(g),温度350℃,管道直径φ219×7;出口温度195℃ 套 1
1.1 混合文氏主管道 ?21 9×8 台 1
1.2 调节阀 381系列 台 1
1.3 可调节喷嘴 KTPZ948H-25DN20 台 1
1.4 止回阀 H41H-25 DN20,WCB 台 1
1.5 截止阀 J41H-25 DN20,WCB 台 2
1.6 过滤器 GL41H-25 DN20,WCB 台 1
1.7 双金属温度计 WSS-41 1 0-300℃ 台 2 组合件(管
座+盲管)
1.8 耐震压力表 Y-150,2.5MPa 台 2 组合件(表弯+仪表阀)
1.9 法兰及附件 包含配对法兰、 紧固件 套 1
1.10  减温水管 ?25×3--2M 米 2
1.11 控制箱 配宇电智能 PID 控制 仪+温度传感器+瑞浦工装 台 1 壁挂式
1.12 热电阻 WZP-231,PT100 台 2 含安装套
14 电动闸阀 Z941Y-25,PN25,DN200,PN25,400℃  台 2 一体智能型电动头,包含配对法兰、 紧固密封件
15 电机控制柜 GGD3(改)颜色:国际灰 面 1 S7-200SMART PLC控制(含编程),电器元件:正泰、德力西,变频器AB
16 电接点压力表 0~1MPa 台 1
17 远传水位计 0~1.5m 台 1 上下限位接点
18 电线电缆 含动力线、信号线 批 1
19 保护套管  批 1
20 安装调试  套 1 电气仪表部分 不含减温减压装置中减温器管路部分
4.性能保证要求
乙方应保证所提供的设备不存在任何设计、制造、材料等方面的问题,并且所提供的设备应适合于其指定的使用目的;乙方必须保证在满足设计要求的情况下,业主按乙方的有关的安装要求进行安装,并按乙方的运行、维护手册进行操作及维护的情况下,系统性能应达到下列各项的性能保证值。
5.气象条件(按建设地区设计气象条件)
河津市的全年光照总辐射量为122.7千卡/m2,年平均日照时数为2328.2小时。年平均气温一般在10-15℃之间,其中山区为10℃左右,其余地区一般在12-15℃之间。一年中的极端最高气温为42.5℃,极端最低气温为-19.8℃。全市的无霜期平均205天,最长时275天,最短时106天。全年的平均降水量为472.3毫升,最多年降雨量为995毫升,最少年降雨量为230.8毫升,年际变化显著,全年的总蒸发量为1934.4毫米,相对湿度60%。全年主导风向为西北风,次主导风向为东南东风。
1 本套设备全部由乙方负责安装、负调试。
2为确保对设备以适于性能保证测试的正确方式进行操作,乙方需对系统进行检测和调整,并在规定的期限内对发现的问题进行弥补;这部分工作包括在总体供货范围内,不能算合同的额外工作。
3乙方必须在接到甲方要求派员到现场的传真或电话或电报后,3天内到达现场提供合同规定的相应服务。
4乙方应负责合同内供应的所有设备安装运行的指导性技术服务,并自费地派能胜任的技术人员赴现场提供相应的服务,以确保设备的正确安装。对于在此期间发现的设备本身存在的问题,乙方应负责在规定的期限内进行免费修正。若由于非乙方原因致使设备出现任何问题,乙方代表有责任提供指导意见。派往现场的人员在没有得到甲方事先允许前,乙方不能更换、撤走。
5操作人员培训服务
(1)培训包括现场培训及在厂家所在地的培训,形式有理论学习及现场实践;
(2)乙方应提供培训要求,包括人员素质、专业、数量等,并指明所提供文件的类型。
(3)乙方应制定培训计划,包括指导人员、培训地点、期限等,详细内容由双方协商确定。
6操作和保养手册(或使用说明书)
乙方应提供所有机械、电气、特殊设备的控制系统的操作和保养手册(或使用说明书),用于指导工作人员试验、试运转、操作和保养设备,这些手册(或使用说明书)应包括设备说明手册、维修手册、操作说明手册和简明数据手册,它们应有下列可应用的内容:
设备技术说明;
所有电气、液压或气动设备和控制系统的操作说明和操作顺序;
成套系统的简易装置图,用以说明系统所有的组件;
各个系统的简图;
电气线路图和端子图;
供应设备表,列出设备分供货制造厂商的名称和相应的型号/类别号和技术说明;
装置项目的分段布置图及拆卸、清洗、维修、更换部件和重新装配的逐步程序,包括建议的允许公差;
供应设备的所有润滑位置及说明书;
推荐在中华人民共和国国内易于取得的润滑剂及其同类产品一览表,包括润滑剂的类型细节。
7 安装、运行、维护、检修所需的详尽图纸和技术文件,包括设备总图、部件、总图分图和必要的零件图、计算资料等。
8 乙方应提供备品、配件总清单和易损零件图。
