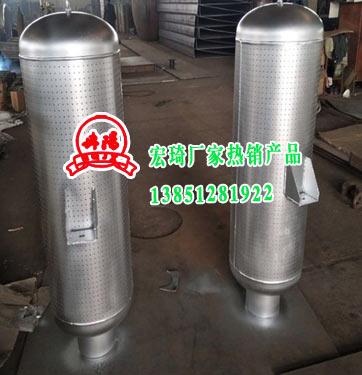

汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器立式安装

     汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器立式安装。主要技术参数
安装型式
立式
2
安装位置
室外
3
降噪音值
距设备1米处噪音≤85dB(A)
4
支座
消音自带耳式支座
5
焊缝系数
0.85
6
允许腐蚀裕度(mm)
1.5
7
壁厚(mm)
12
8
规格(mm)
φ 2000X 4500
9
连接管道规格、材质
φ377X 12
12Cr1MoVG焊接
10与管道连接方式
焊接.
主要部件材质
1
壳体
12Cr1MoV
2
内件
不锈钢
3
吸声材料
超细玻璃棉
。
主要技术参数
1
安装型式
立式
安装位置
室外
降噪音值
距设备1米处噪音≤85dB(A)
4
支座
消音自带耳式支座
焊缝 系数
0.85
6
允许腐蚀裕度(mm)
1.5
7
壁厚(mm)
12
8规格 (mm)
φ 2000 X 3200
9连接管道规格、材质
φ426X 8
20#
焊接
10
与管道连接方式
焊接.
主要部件材质
1
壳体
20R
2
内件
不锈钢
3
吸声材料
超细玻璃棉。
汽机中压排汽管道锅炉消声器运行条件

1 锅炉参数

1.1型式:高温超高压煤粉锅炉

1.2台数:2台

1.3额定/大连续蒸发量: 410/440t/h

1.4额定/大锅炉给水量: 414. 1/444. 4t/h

1.5锅炉出口过热蒸汽额定参数: 12.5 MPa (G)、 540°C

 1.6 锅炉负荷类型:基本负荷，并可调峰

2超高压蒸汽管网排空消音器汽机参数

2.1型式: CB25-12.3/4.7/1.8; 高压、单缸、抽背式

2.2台数: 1台
2.3额定/大发电量: 25/30MW

2.4一-级抽汽压力4.7 MPa.a, 温度395"C， 抽汽量150 t/h

2.5背压1.8 MPa. a，温度295°C;

2.6汽轮发电机组运行方式:以汽定电

汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器技术要求

1总的要求.

1.1卖方提供的设备应功能完整、技术先进、并能满足人身安全和劳动保护条件。

1.2所有设备均应正确设计和制造、在正常工况下均能安全、持续运行，不应有过度
的应力、振动、温升、磨损、腐蚀、老化等其它问题，设备结构应考虑方便日常维护
需要。

1.3设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适
的公差配合。买方不接受带有试制性质的部件。

1.4外购配套件，必须选用优质、节能、先进产品，并有生产许可证及生产检验合格
证。严禁采用国家公布的淘汰产品。对重要部件需取得买方认可或由买方指定。
1.5 易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备用品，并能比较
方便地拆卸更换和修理。

1.6所用的材料及零部件(或元器件)应符合有关规范的要求，且应是新型和优质的，
并能满足当地环境条件的要求;

1.7设备及部件的噪声必须符合国家有关规定要求。

1.8卖方应对消音器整体性能负责。

2.性能要求.

2.1卖方必须保证满足买方提出的消音器性能设计参数，并能在4章各条款中指
明的环境下长期安全运行。

2.2噪声应符合现行《工业企业噪声卫生标准》、《工业企业噪声控制设计规范》及
有关标准、规范的规定，设备外1米处的噪声不得大于85dB(A)。

2.3如果干扰噪声大于2.2条的规定值，卖方提供敷设吸声材料进行隔声处理
的包敷层设计图纸和有关技术参数等，使其符合要求，供货亦由卖方负责。

2.4卖方允许设计参数在一定范围内变动，买方有权在设备制造前通知卖方在士5%

的变化范围内调整出力而不增加设备价格。

2.5汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器整机寿命不小于20年。

3汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器结构要求

3.1设备设计和制造需考虑到运输、安装、检修时的方便，有利于设备的拆装和检
。
3.2汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器在车间组装后整体供货，按需要配有吊攀或吊孔。

3.3设备焊接件和焊接按照图纸和现行使用的有关的国家焊接标准及行业焊接标准
要求。

3.4卖方应成套提供设备支座连接所需要的螺栓、螺母等紧固件。对消音器支座和
支架非刚性连接的消音器,所提供的螺栓长度应满足管道热伸长所需的伸缩量要求(具
体数值在中标后确定)。

3.5对套接连接的汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器排汽接口，应能吸收排汽管向上的热膨胀量(具体数值在.
中标后确定)。

3.6汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器应采用全新材料生产，并在厂内加工及组装好。

3.7汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器本体固定必须确保安全可靠，排汽时无异常振动。

3.8汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器配有疏水管口，用以排除残留在消声器内的凝液。
3.9消声器安装后不影响安全阀的起跳、回座和排放量等性能。

3.10卖方应成套提供设备管口配带反法兰及连接件、密封件。

3.11设备的管口、法兰及附件的连接形式执行《钢制管法兰型式、参数(欧洲体系)》
HG/T20592- -2009标准(B 系列)。

3.12汽机中压排汽管道锅炉消声器/超高压蒸汽管网排空消音器采用的材料，除能满足排汽工况的要求外，还应考虑到安装环境的腐蚀
性。

4接口
卖方提供的部件与非卖方提供的部件间的配合或系统中卖方提供的部件与非卖方
提供的部件间热力参数的配合，在它们的衔接处即形成接口。卖方负责至接口处，并
负责解决接口的连接和性能、参数等的良好匹配，并保证接口范围内供货设备的完整
性。卖方提供的部件与非卖方提供的部件间的适应性。凡遇个别特殊情况应经买卖双
方协商后确定。
