电厂排汽锅炉消音器结构原理和设计特点?
发布时间:2022/11/16 点击次数:810

电厂排汽锅炉消音器结构原理和设计特点?



      电厂排汽锅炉消音器结构原理和设计特点?锅炉排汽是火力发电厂一个主要的强噪声
源.不同容量的锅炉机组安全阀和电磁释放阀动
作时,在距声源直线距离18n处其嵘声级值高达
130-140分贝(A)。由于这种排放具有商声强.
高位排放覆盖面大,往往又是在人们毫无思想准
备下发生的特点。就更具危害性。它干扰了人们
的生活.上作.学习甚至造成生理损伤,这是文明
社会所不允许的.治理锅炉排汽噪声已提到全社
会议事日程上来。

我所从80年代开展了对锅炉排汽排汽
锅炉消音器
调研和试验工作。在研究大量中外资料和排汽锅炉消音器
设备的基础上开展了工业性试验研究。在电
厂130t/h锅炉.南市电厂220t/h 锅妒.盐城电厂
420t/h锅炉、石洞口电厂1025t/h 锅炉等不同容
量钢炉机组上测取了近万个数据.逐步发展成现
在的AFP AXP、XXP型锅炉排汽排汽
锅炉消音器系列产
品。

      我所排汽锅炉消音器设计是将安全阀、排汽管、排汽锅炉消音器
等组成的排汽系统进行综合成套设计来考虑的,
使三者达到佳匹配。配套在不同容锅炉机组
上的AFP、AXP、XXP系列排汽锅炉消音器在电厂投运表
明.满足了锅炉不同工猊运行和环保要求,获得很
高信誉,至今已有10多年试验研究.设计配套锅
炉安全阀和电磁释放阀排汽锅炉消音器的历史和经验。现
已为不同客蛰锅炉安全阀和电磁释放阀配套了大
量AFP、AXP、XXP型系列排汽锅炉消音器。其中主要为
300MW,600MW机组锅炉配套。至今已为上海
锅炉厂、哈尔滨锅炉、东方锅炉厂,武汉锅炉厂制
造的2006t/h和1025t/h 锅炉就配套AFP、AXP、XXP系列排汽锅炉消音器300多台。本所排汽锅炉消音器产品曾
用在距居民区仅150m的市区电厂,降噪效果明
显.受到环保部门和居民高度评价。

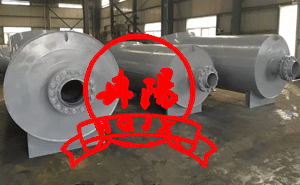

排汽
锅炉消音器结构和原理

      主要配套在安全阀上,主要配套在向空排汽阀上。
安全阀动作,高速汽流对空排放,在排汽管出
口处会产生强烈的喷注噪声,从本所实测空管排.
放噪声频谱(见图1)可以看出其峰值正好在1~
2K中高频噪声控制这种汽流噪声的有效方法就
是采用本所AFP、AXP.XXP系列排汽锅炉消音器。
这种排汽锅炉消音器的原理建立在如下理论基础上:
1.1降低流速:
      由莱特希尔理论可知,喷注噪声的声功率为
W= K.
e2.功. D2
(1)
Pa●C5
式中:ρ一喷注介质密度
Pu
环境空气密度
V一-喷注速度
D一喷注直径
('一 当地声速
从上式可以看出,喷注噪声的声功率与汽流
速度的8次方成正比,要降低汽流排放噪声就必.
须降低汽流速度。使排汽管出口截面积适当扩
张.就可以降低汽流速度.降低排放噪声。

1.2降低喷注压力、降低压降
高速汽流通过排汽管对空排故,出口处达到
声速,属阻塞喷注。根据马大猷等人工作经验,喷
注噪声的干扰声功率与压力降的2.3次方成正
比。将对空排放-次总压降分散到一级或多级喷
注来代替单级喷注,总压降不变。而各局部压降
低时,总声功率可以相应降低.简体内部-级或数
级产生的喷注噪声并不能顺利向外辐射,对周围
环境的噪声污染往往是由外面一级喷注产生
的,分散压降可使末级喷注压力降低,从而降低喷
注噪声。

      1.3改变频谱特性
汽流由原来一根大管子排放改为由许多口径
小得多的小孔排放,根据声学理论,其峰值频率
fm为:
fm=β
(Hz)
<2)
式中β比例系数为斯托劳哈尔数.由试验结
果可知,当雷诺数Re>10*时,近似可得β=0.2
V一汽流速度
D一小孔直径
从上式可知,当孔径取小值时,可使汽流频率
提高,将使汽流中可听声部分的低频转化为易处
理的高额声,或人耳听不见的超声,起变频或称移
频作用。
排汽
锅炉消音器特点:

本所AFP、AXP、XXP系列排汽锅炉消音器是按上述
原理,在吸收国外先进技术和本所试验研究的基
础上设计的。

      根据排汽系统蒸汽热力过程,排汽管出口压
力.温度、流量等状态参数,本系列排汽锅炉消音器采用一
个节流降压层,节流管上部伸人简体部份开有相
当数量的小孔,蒸汽由节流管进人排汽锅炉消音器.通过小
孔降压降速后进人简体,对于AFP型排汽锅炉消音器、简
体有较大容积腔、可使蒸汽在简体内获得深度膨
胀而再次降压,后续消声元件采用阻性层吸声,阻
性元件采用0.20mm不锈钢丝棉,使声能在缝隙
中转换为热能散发在大气中,对于AXP.XXP型
排汽锅炉消音器,蒸汽通过节流层降压降速后进人简体,简
体四周开有相当数量的小孔.孔径≤3mm,蒸汽
再经过二级小孔层喷注.向四周排向大气。

      AFP型排汽锅炉消音器的简体下部有4只支座与锅
炉支架连接,可采用螺钉连接或焊接.此为死点。
动态时排汽锅炉消音器向上膨胀,排汽管向下膨胀,筒体底
部有2根中60X3.5的疏水管以排除内部积水;简
体上部有4只吊耳供吊装用。节流管与排汽管采
用焊接连接。排汽锅炉消音器材质为20g和1Cr18.Ni9Ti:
AXP .XXP型排汽锅炉消音器的简体下部有4只支座
与支架活动连接,节流管与排汽管用焊接或法兰
连接.排汽锅炉消音器简体材质1Cr18Ni9Ti,其它为
12Cr1 MOV。

AFP系列排汽锅炉消音器特点:

1、消声效果好,消声量≥20dB(A),响度降
低80%以上。

2、频率特性好,消声频带寬,尤其是在对人
耳感觉敏感的中高频.声压降低较大(见图2)。

3、空气动力性能好、排汽锅炉消音器排汽畅通,阻力
小,阻力符合"ANSI/ASME B31.1" 标准允许的
压力损失,疏水盘处没有倒冒汽,不会影响安全阀
排量及起跳回座压力。

AXP系列排汽锅炉消音器特点:

1、消声效果钉,游由量25dB(A)。

2、体积小.重量较径。

3、支架轻型.安装方便。

4、解体检修方便。

XXP系列排汽锅炉消音器特点:

1、消声量大,消声量>》30dB(A)。

2、体积小.重量轻。

3、安装方便,无需特定基础.

4、解体检修方便。

3几点说明
适用标准:

1、排汽系统计算按“ANSI/ASME B3I.I"
标准。

2、排汽锅炉消音器设计制造按“ZB93004-89火力发
电厂排汽排汽锅炉消音器技术标准"。

3、材料选用按ASME规范、
服务项目
I安全阀排汽系统计算.

2.安全阀排汽系统和排汽锅炉消音器布置设计。

3.根据多年设计制造经验、对锅炉妒顶如何
合理布置消南器(如1台排汽锅炉消音器与1台阀门单配
或数台阀门排汽管合并配置等)的技术方案,可进
行技术经济比较等咨询服务,帮助用户择取佳
方案。并提供必要的特殊服务。

供货范围:

1、排汽
锅炉消音器本体

      2、排汽锅炉消音器支架、排汽管导向装置
本所排汽锅炉消音器系列产品价格合理,可按用户需
要的时间交货,售后服务周到。热诚欢迎广大用
户使用本所排汽锅炉消音器系列产品,愿竭诚为广大用户
服务。
