风管部件与管道风机消声器制作质量管控要点
发布时间:2023/2/10 点击次数:515

风管部件与管道风机消声器制作质量管控要点




风管部件与管道风机消声器制作质量管控要点:
    1、手动单叶片或多叶片调节阀的手轮或板手,应以顺时针方向转动为关闭,其调节范围及开启角度指示应与叶片开启角度相一致。除尘系统间歇工作点的风阀,关闭时应能密闭。按批抽查10%,不得少于1个。方法:手动操作、观察检查。

2、手动单叶片或多叶片调节风阀应符合下列规定:
    1)结构应牢固,启闭灵活,法兰与相应材质风管的相一致。
    2)叶片的搭接应贴合-致,与阀体缝隙应小于2mm。
    3)截面积大于1.2mt的风阀应实施分组调节。按类别、批抽查10%不得少于1个。方法:手动操作,尺量、观察。
    3、电动、气动调节风阀的驱动装置,动作应可靠,在最大工作压力下工作正常。按批抽查10%,不得少于1个。方法:核对产品的合格证明文件、性能检测报告,观察或测试。
    4、防火阀和排烟阀(排烟口) 必须符合有关消防产品标准的规定,并具有相应的产品合格证明文件。按种类、批抽查10%不得少于2个。核对合格证明文件、性能检测报告。
    5、防爆风阀的制作材料必须符合设计规定,不得自行替换。全数检查。核对防爆风阀的制作材料必须符合设计规定,不得自行替换。全数检查。核对材料品种、规格,观察检查。
    6、净化空调系统的风阀,其活动件、固定件及紧固件均应采取镀锌或作其他防腐处理(如喷塑或烤漆) ; 阀体与外界相通的缝隙处,应有可靠的密封措施。按批抽查10%,不得少于1个。核对产品的材料,手动操作、察观。
    7、工作压力大于1000Pa的调节风阀,生产厂应提供(在1.5倍工作压力下能自由开关)强度测试合格的证书(或试验报告)按批抽查10%,不得少于1个。
   方法:核对文件、检测报告。
    8、防排烟系统柔性短管的制作材料必须为不燃材料。核对材料防排烟系统柔性短管的制作材料必须为不燃材料。核对材料品种的合格证明文件。品种的合格证明文件。
    9、管道风机消声器消声弯管的平面边长大于800mm时,应加设吸声导流片;管道风机消声器内直接迎风面的布质覆面应有保护措施;净化空调系统管道风机消声器内的覆面应为不宜产尘的材料。全数检查。检查核对产品的合格证明文件。
    10、止回风阀应符合下列规定:
    1)启闭灵活,关闭时应严密。
    2)阀叶的转轴、铰链应采用不宜锈蚀的材料制作,保证转动灵活、耐用。
    3)阀片的强度应保证在最大负荷压力下不弯曲变形。水平安装的止回风阀应有可靠的平衡调节机构。按类别、批抽查10%不得少于1个。
    方法:观察、尺量,手动操作试验与核对产品合格证明文件。
    11、插板风阀应符合下列规定:
    1)壳体应严密,内壁应作防腐处理。
    2)插板应平整,启闭灵活,并有可靠的定位固定装置。
    3)斜插板风阀的上下接管应成一直线。
    12、三通调节风阀应符合下列规定:
    1)拉杆或手柄的转轴与风管的结合处应严密。
    2)手柄开关应标明调节的角度。
    3)阀板调节方便,不与风管碰擦。
    13、管道风机消声器风量平衡阀应符合产品技术文件的规定。
    14、管道风机消声器风罩的制作应符合下列规定:风罩的制作:尺寸正确、连接牢固、表面平整光滑、外壳不应有尖锐边角;吸入口平整。
    15、管道风机消声器风帽的制作: 尺寸应正确,结构牢靠,风帽接管尺寸的允许偏差同风管的规定一致;伞形风帽伞盖的边缘应有加固措施;筒形风帽外筒体的.上下沿口应加固,其椭圆度不应大于直径的2%,伞形盖的边缘与外筒体的距离应-致,挡风圈的位置应正确。
    16、矩形弯管导流叶片的迎风侧边缘应圆滑,固定牢固。导流片弧度应与弯管的角度相一致。当导流叶片的长度超过1250mm时,应有加固措施。
    17、柔性短管应符合下列规定:
    1)应选用防腐、防潮、不透气、不宜霉变的柔性材料。空调系统的应采取防止结露的措施;净化空调系统的还应是内壁光滑、不宜产生尘埃的材料。柔性短管的长度。
    2) -般宜为150~300mm,连接处应严密牢固可靠。
    3)柔性短管不宜作为找正、找平的异径连接管。
    4.)设于结构变形缝的柔性短管,长度宜为变形缝的宽度加100mm及以上。
    18、管道风机消声器的制作:
    1)管道风机消声器所选用的材料应符合设计规定的防火、防腐、防潮和卫
生性能等要求。
    2)外壳应牢固、严密,其漏风量应符合《金属风管及配件制作》规定。
    3)充填的消声材料应按规定的密度均匀铺设,并应有防止下沉的措施,消声材料的覆面层不得有破损,搭接时应顺气流,且应拉紧,界面无毛边。
    4)隔板与壁板结合处应紧贴、严密;穿孔板应平整、无毛刺,其孔径和穿孔率应符合设计要求。
    19、检查门应平整、启闭灵活、关闭严密,与风管或空气处理室的连接处应采取密封措施,无明显渗漏。净化空调系统检查门的密封垫料,宜采用成型密封胶带或软橡胶条制作。

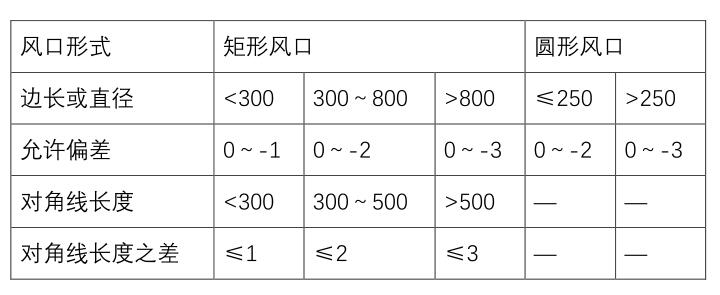

    20、风口的验收,规格以颈部外径与外边长为准,其尺寸的允许偏差值应符合下表规定。风口的外表装饰面应平整、叶片或扩散环的分布应匀称、颜色-致、无明显划伤和压痕;调节装置转动灵活可靠,定位后无明显由松动。风口尺寸允许偏差(mm)。
