管道吹管消音器使用与技术实现


     管道吹管消音器使用与技术实现，很多管道在使用时间长了之后，内部都会存在一些杂质。当对管道进行高压高温吹扫时，杂质会随着气体一起排出，污染环境，同时气体在管道排出口也会产生很大噪音，有一定的不良影响。
     一种管道吹管消音器，包括外壳和排渣管道，外壳一端为进气口，另一端为出气口，外壳内部设置有三层消声体，分别为一层消声体、二层消声体和三层消声体，均呈桶状，一层消声体的桶状开口处连接在外壳的进气口上，且一层消声体被二层消声体完全罩住，二层消声体被二层消声体完全罩住，排渣管道依次穿过外壳、三层消声体、二层消声体和一层消声体与一层消声体内部连通。
     管道吹管消音器出气口设有内支撑环。内支撑环可以对消声体起到一定的支撑作用，加强稳定性。
     管道吹管消音器出气口连接有排气弯头。排气弯头有利于对排出的气体进行引导，使其气体按照所需方向排出。
     管道吹管消音器进气口设置有接管。接管主要是用于管道与消声器的连接，使其更方便，快捷。
     管道吹管消音器外壳侧面固定有底脚。底脚可对吹管消音器起到固定支撑的作用。
     管道吹管消音器外壳侧面设有排水口。有利于排出外壳内积留的水分。
     管道吹管消音器与现有技术相比，有益效果在于：结构简单，设计合理，采用多层消声体，对噪音进行层层过滤，降噪效果明显；同时将消声体设置成桶状结构，在进行管道吹扫排出杂质的过程中，可将杂质拦截在消声体桶状结构内，然后通过排渣管道排出，使气体和杂质有效分离，解决了传统过程中气体和杂质一起排出的问题。

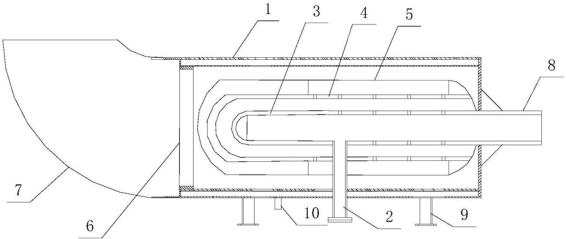

图1是本实用新型的结构示意图。
     附图标记：外壳(1)、排渣管道(2)、一层消声体(3)、二层消声体(4)、三层消声体(5)、内支撑环(6)、排气弯头(7)、接管(8)、底脚(9)、排水口(10)。
