高温高压排气放空消音器厂家生产技术分析及安装效果
发布时间:2024/2/5 点击次数:235

高温高压排气放空消音器厂家生产技术分析及安装效果

       高温高压排气放空消音器厂家生产技术分析及安装效果,耐高温高压放空消音器,克服目前放空消音器加工较为困难以及因排气压力高而存在着安全隐患的不足,该耐高温高压放空消音器包括相连的节流减压结构以及阻性消声结构,节流减压结构包含有多层的节流孔板,降低通过其中的气体的压力;阻性消声结构降低通过的气体的分贝数。该实用新型的实施例可以用于降低气体的排气放空噪声,现有技术耐高温高压排气放空消音器不能够降低锅炉风机高温高压气体排气时的放空噪声,且不能够对消音器内部压力和温度进行检测。
      为了实现上述目的,高温高压排气放空消音器是通过如下的技术方案来实现:一种耐高温高压
排气放空消音器,其结构包括紧固件、加强筋、消声导流板、隔音涂层、安装法兰、安装孔、导线、温度压力显示屏、控制器、温压传感器、吸音导流结构、管体;
      管体为矩形外壁上均匀等距设有紧固件和加强筋形成十字交叉结构,的紧固件和加强筋为矩形和管体焊接,管体尾两端设有安装法兰,管体和安装法兰为一体化结构,安装法兰矩形表面上均匀等距设有安装孔,安装孔为圆形和安装法兰为一体化结构,管体内壁上设有隔音涂层,隔音涂层紧贴固定在管体内壁,管体内部设有消声导流板,消声导流板和管体采用间隙配合,消声导流板内部设有吸音导流结构,消声导流板和吸音导流结构采用过盈配合,管体尾两端内壁上设有温压传感器,温压传感器和管体焊接,的温压传感器通过导线贯穿管体与控制器连接,温压传感器和控制器相配合,的控制器表面上设有温度压力显示屏,温度压力显示屏为矩形固定在控制器表面凹槽上;
      温压传感器包括温度传感器、压力传感器、底座、测压导流壳体、温度传感界面,测压导流壳体为中空圆柱体顶部设有温度传感界面,温度传感界面为圆形测压导流壳体采用过盈配合,测压导流壳体内部设有温度传感器和压力传感器,测压导流壳体底部设有底座,底座为矩形和测压导流壳体焊接,温度传感器和压力传感器分别固定在底座上。
      管体内部均匀等距设有五块消声导流板。控制器为矩形。温度传感器和温度传感界面相配合。测压导流壳体和压力传感器相配合。温度压力显示屏为液晶显示屏,具有显示清晰度高的特点。吸音导流结构为蜂窝状吸音导流结构,具有隔音,导流,降噪的效果。
      为了实现耐
高温高压排气放空消音器能够降低锅炉风机高温高压气体排气时的放空噪声,且能够对消音器内部压力和温度进行检测,排气放空消音器上设有隔音涂层和消声导流板,消声导流板内部设有吸音导流结构能够降低锅炉风机高温高压气体排出时的放空噪声,利用温压传感器上的温度传感器和压力传感器能够对管体内部进出口高温高压气体进行温度压力检测,方便对消声导流板进行调整,提升消音器整体使用寿命。

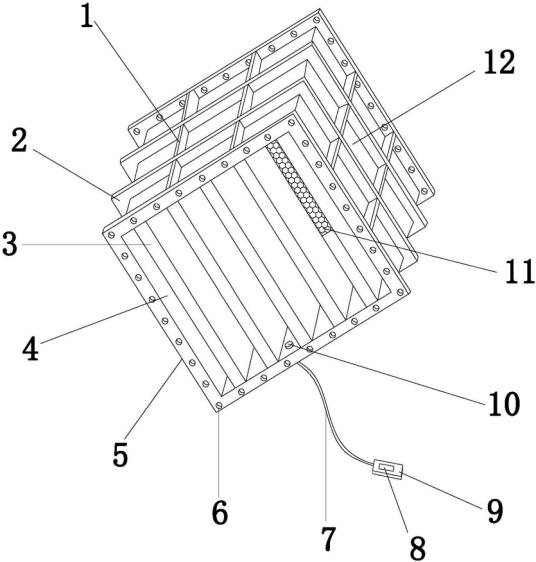

      图1为
高温高压排气放空消音器结构示意图。

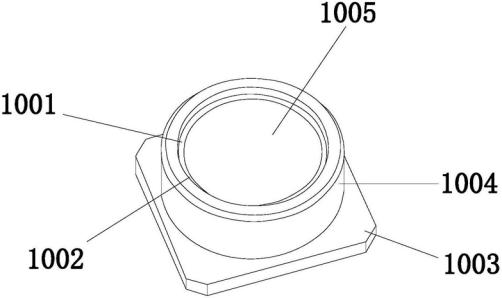

      图2为高温高压
排气放空消音器温压传感器结构示意图。
      图中:紧固件-1、加强筋-2、消声导流板-3、隔音涂层-4、安装法兰-5、安装孔-6、导线-7、温度压力显示屏-8、控制器-9、温压传感器-10、温度传感器-1001、压力传感器-1002、底座-1003、测压导流壳体-1004、温度传感界面-1005、吸音导流结构-11、管体-12。
