锅炉消音器,高温高压蒸汽放空消音器产品介绍
发布时间:2024/2/26 点击次数:280

锅炉消音器,高温高压蒸汽放空消音器产品介绍

       锅炉消音器,高温高压蒸汽放空消音器产品介绍,一种安装在空分设备蒸汽管道末端降低蒸汽放空噪声的装置,尤其是一种高压高温高速蒸汽放空的消声器,属于消声设备技术领域。
       排气放空的噪声是工业生产中的一项重要噪声源,它具有噪声强度大,频谱宽,污染危害范围大以及高压高温高速气流排放等特点。治理排气放空噪声已成为环境保护与劳动保护的重要课题。
       锅炉消音器,高温高压蒸汽放空消音器提供一种结构简单,运行安全、稳定可靠,效率高,消声效果好的高压高温蒸汽放空消声器。
       通过如下技术方案来完成的,一种高压高温蒸汽放空消声器,它主要由一级节流降压板,多层节流降压筒,外壳体,封头,吊耳,支座,加强筋板,底部封板,放水接管,进气管及入口配对法兰组件组成,进气管安装于消声器下部,进气管进口处设有一级节流降压板,进气管后端设为二级多层节流降压筒,多层节流降压筒由同心套装构成,多层节流降压筒与封头密封。
       多层节流降压筒管壁上设置有孔径和数量分布各不相同的减压孔,多层节流降压筒外层的外壳体为小孔喷注层,该小孔喷注层管壁的孔径直径1~3毫米,孔心距取5~10倍于孔径;节流降压和小孔喷注复合,可把排汽放空噪声降低40分贝左右。
       多层节流降压筒的封头上设置有支承用的钢管,并将封头与多层节流降压筒有效的结合成一个整体;外壳体上设置有固定耳式支座;而在外壳体的顶部固定有吊耳。
       多层节流降压筒上设置有固定加强筋板,外壳体下的底部封板上设置有固定加强筋板;外壳体下部还设置放水接管。
       采用多级节流减压和小孔喷注复合型的新型蒸汽放空消声器,具有扩散减压、降速、变频或改变喷注气流参数等机能,取得消声效果。提供一种蒸汽进入节流降压板膨胀减压,再经过多层节流降压筒,使高压气体压力得到降低,把排空的一次压降分散成若干个小的压降。多层节流降压级数、各级减压筒直径、减压孔孔径、减压孔数量;小孔喷注层孔径、小孔数量的规格系根据蒸汽压力、流量、温度、比容等诸因素确定。
锅炉消音器,高温高压蒸汽放空消音器如下优点:
       1、
锅炉消音器,高温高压蒸汽放空消音器,采用多级节流降压和小孔喷注复合,气流经过通孔时,噪声的频谱移向高频和超高频,噪声移到人耳不敏感的频率范围。消音效果好,降低了环境噪声;
       2、锅炉消音器,高温高压蒸汽放空消音器成本较低,安装方便,结构合理,生产效率高;
       3、
锅炉消音器,高温高压蒸汽放空消音器材料由不锈钢制造,结构轻巧,耐高温,耐腐蚀,使用寿命长。
附图说明

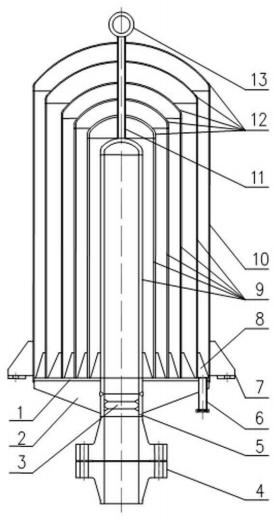

       图1是
锅炉消音器,高温高压蒸汽放空消音器结构主视图;

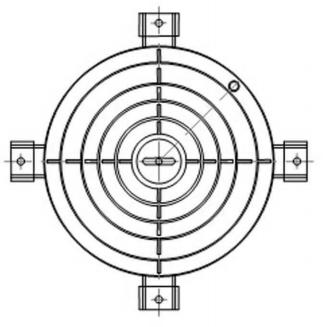

       图2是锅炉消音器,高温高压蒸汽放空消音器结构俯视图。
锅炉消音器,高温高压蒸汽放空消音器具体安装实施说明:
       下面将结合附图对本实用新型作详细的介绍:图1、2所示,
锅炉消音器,高温高压蒸汽放空消音器一种高压高温蒸汽放空消声器,它主要由一级节流降压板3,多层节流降压筒9,外壳体10,封头12,吊耳13,支座7,加强筋板2、8,底部封板1,放水接管6,进气管5及入口配对法兰组件4组成,进气管5安装于消声器下部,进气管5进口处设有一级节流降压板3,进气管5后端设为二级多层节流降压筒9,多层节流降压筒9由同心套装构成,多层节流降压筒9与封头12密封。
       多层节流降压筒9管壁上设置有孔径和数量分布各不相同的减压孔,多层节流降压筒9外层的外壳体10为小孔喷注层,该小孔喷注层管壁的孔径直径1~3毫米,孔心距取5~10倍于孔径,节流降压和小孔喷注复合,可把排汽放空噪声降低40分贝左右。图中所示,多层节流降压筒的封头12上设置有支承用的钢管11,并将封头与多层节流降压筒有效的结合成一个整体,防止各节流降压层之间的抖动;外壳体10上设置有固定耳式支座7;而在外壳体10的顶部固定有吊耳13。
       多层节流降压筒9上设置有固定加强筋板8,外壳体10下的底部封板1上设置有固定加强筋板2;外壳体10下部还设置放水接管6。
       多层节流降压级数、各级减压筒直径、减压孔孔径、减压孔数量;小孔喷注层孔径、小孔数量的规格系根据蒸汽压力、流量、温度、比容等诸因素确定。
