风电机组轴流风机消音器产品使用说明

      风电机组轴流风机消音器产品使用说明，目前，随着新能源的普及，风力发电得到大力推广。对于1.5MW风电机组的散热普遍使用直接风冷方式，即使用轴流风扇直接对着轴流风机吹散热量，轴流风机在运行中噪音大，造成环境污染。轴流风机消音器是阻止声音传播而允许气流通过的一种器件，是消除空气动力性噪声的重要措施。
     为了减轻轴流风机在运行中噪音大的问题，本实用新型根据轴流风机的风量、风压、叶片直径，接口尺寸及气流噪声的频谱特性，设计一种风电机组轴流风机用消音器。
     一种风电机组轴流风机消音器，其特征在于，它由风机消音器壳体和安装在消音器壳体内的吸声片组成；所述的消音器壳体是一个筒状结构，由外壳和内壳形成夹层，夹层中填充有玻纤吸声棉，其中内壳是布满吸声孔的穿孔板；所述的吸声片是在两层穿孔板之间填充有玻纤吸声棉；所述的吸声片呈十字形结构布置在壳体中。
风电机组轴流风机消音器结构：
     吸声片十字形结构的构造是，用方管加工一个十字形扇框，在扇框两面用拉卯方式连接上穿孔板，并将玻纤吸声棉填充在两层穿孔板之间。穿孔板为25％穿孔率，穿孔直径5mm。吸声片的总厚度50mm，为了便于与轴流风机进风口连接，在消音器壳体的出口上设有连接管，连接管与轴流风机进风口相匹配的法兰相连接。防止雨水杂物进入消音器，轴流风机消音器壳体为拐角状，便于进风口朝向下方。使用时，先在风电机机房外墙上打洞，洞口面对照轴流风机进风口，将本实用新型含有法兰一侧从墙外进入房内，对准轴流风机，并使进风口朝向下方，用螺栓固定即可。
     根据风电机组轴流风机消音器噪声高低和频谱特性，设计成阻抗复合式结构，内置吸声片，利用吸声棉的不同厚度和容重，增大宽频消声效果，解决了轴流风机轴流风机在运行中的噪音污染问题。

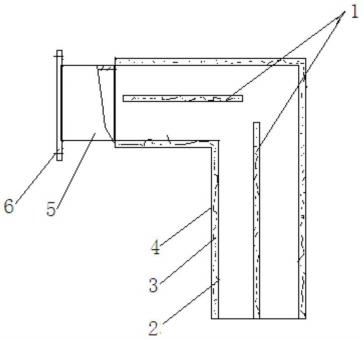

     图1是轴流风机消音器主视图；

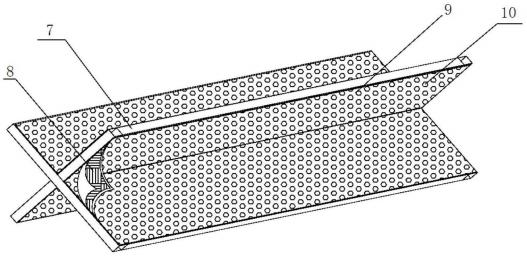

     图2是轴流风机消音器吸声片的立体图。
     图例说明，1—吸声片，2—内壳，3—一玻纤吸声棉，4—外壳，5—连接管，6法兰，7—十字形扇框，8—二玻纤吸声棉，9—穿孔板。
