进出口风机消音器生产厂家及使用说明

       进出口风机消音器生产厂家及使用说明，近年来，随着社会经济的飞速发展，噪声污染越来越引起人们的关注。长期在噪声较高的工业场所工作，工作人员会产生听觉疲劳、头痛、耳鸣等症状，严重者甚至丧失听力；因此工业场所的噪声治理显得越来越重要。
目前，轴流风机主要在进风口处采用进出口风机消音器进行降噪。但是，轴流风机噪声大，风速快，且消声方案少，而且进出口风机消音器存在体积大，固定难，流阻大，降噪效果一般，难以达到要求。
      克服现有的轴流进出口风机消音器存在的上述缺陷，设计了一种体积小，结构简单，降噪效果显著的轴流风机进风口阻抗一体的消声器。
      一种轴流进出口风机消音器，其整体为一个圆柱环形阵列结构，且与轴流风机进风口相连，包括：一安装架，二安装架，连接板，紧固环，圆柱形壳体，若干过滤器，若干消声箱和若干消声导流插件；圆柱形壳体的一端的端面设有端面法兰，在其中部开有一个圆孔，并作为进风通道；一安装架和二安装架相对放置，通过该连接板将二者连接起来，构成一个环形结构，并套设圆柱形壳体的外圆周壁上，通过该紧固环进一步紧固；圆柱形壳体的外圆周壁上对称地开有若干大小相同的长方形口作为进风口，并在每个长方形口处安装一个消声箱，在每个消声箱上安装一个过滤器；圆柱形壳体的另一端安装圆锥形吸声层，该圆锥形吸声层正对轴流风机的进风口处；在圆柱形壳体内壁上覆盖一层消声材料；若干消声导流插件沿圆周方向嵌入圆锥型壳体的内壁中。
进出口风机消音器结构特点：
      过滤器与长方形口相对应，形成进风通道。长方形口的个数与消声箱、过滤器的个数相同。消声导流插件是倒角型消声导流插件，倒角为45。-90。；且该消声导流插件横向长度为该长方形口的横向长度的1/4-1/2，既保证了通风量又降低了噪声。
      在消声导流插件的内部设置隔板，将其内部的吸声腔体一分为二，用于增加隔声效果和减少声音辐射；消声导流插件的吸声层厚度沿该消声导流插件的长度方向由大逐渐变小。圆柱形壳体和锥形吸声层的外壁上铺设一层高面密度隔声材料，并在该高面密度隔声材料外增设一金属材质的外壳。
      圆柱形壳体的外壁和该高面密度隔声材料之间增设阻尼板，锥形吸声层的外壁和该高面密度隔声材料之间增设阻尼板，用以增加隔声量。
      该消声导流插件的四周外表面上分别安装一个穿孔板，作为护面板，用于支撑消声材料和吸收噪声。该护面板，该消声导流插件，该圆柱形壳体与该锥形吸声层共同形成了一个直角型进风通道。穿孔板的孔为Φ2mm，穿孔率为23％-28％。过滤器采用活性炭材料，其边框采用铝型材覆盖瓦楞铝材料，用于保证支撑强度，良好的通透性，进风流畅，同时有效吸附有毒有害物质改善空气质量。
进出口风机消音器优点在于：
      1、进出口风机消音器通过消声导流插片与锥形吸声层，以及圆柱形壳体的配合，可以对消声导流插片反射噪声进行二次吸收，能够有效对风机进风口进行消声和隔声，防止噪声的辐射；
      2、进出口风机消音器整体结构为阻抗设计，进风通道内有阻性吸声材料和消声弯头结构，可有效降低噪声辐射污染；
      3、进出口风机消音器消声导流插件可以在导流的同时，增加消声通道长度，同时插件内部安装的隔板可以有效的隔声，防止声音对外辐射；而且消声导流插件的倒角型结构可以有效降低风阻，增加了吸声的频带的宽度；圆锥结构的锥形吸声层能够有效降低风阻，使通风流畅；
      4、进出口风机消音器具有结构简单、加工方便、降噪效果显著的特点；
      5、过滤器具有良好的通透性，进风流畅，同时有效吸附有毒有害物质改善空气质量。

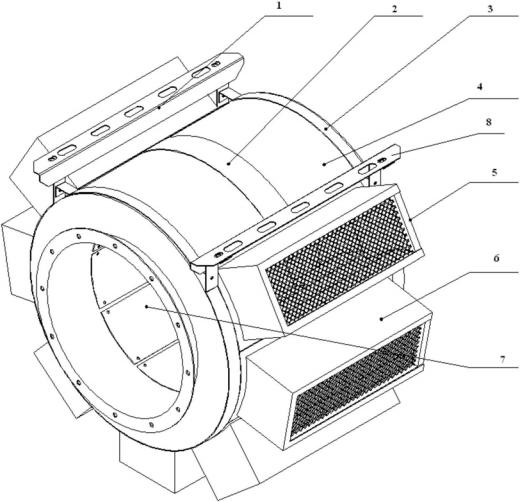

图1是进出口风机消音器结构示意图；

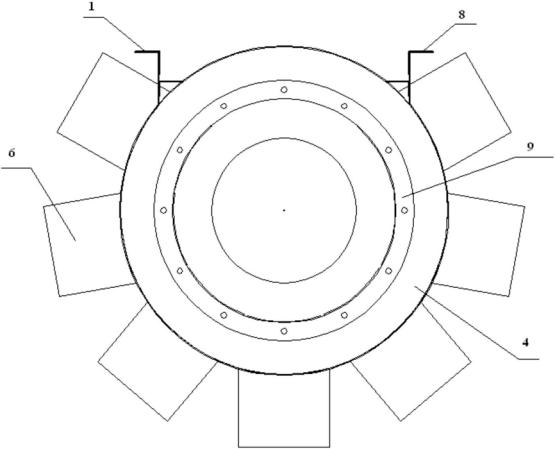

图2是进出口风机消音器的左视图；

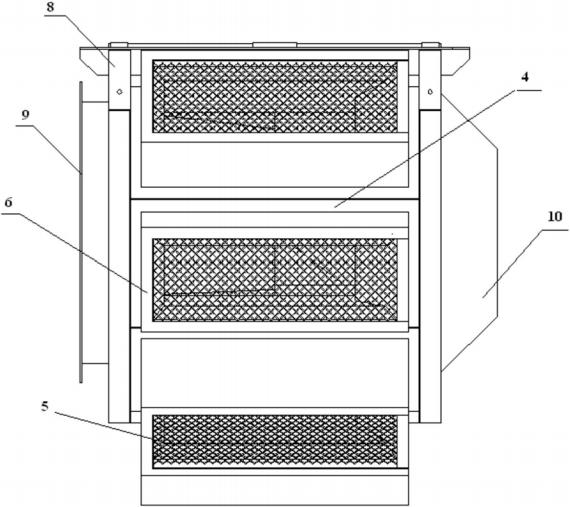

图3是图1的进出口风机消音器径向侧视图；

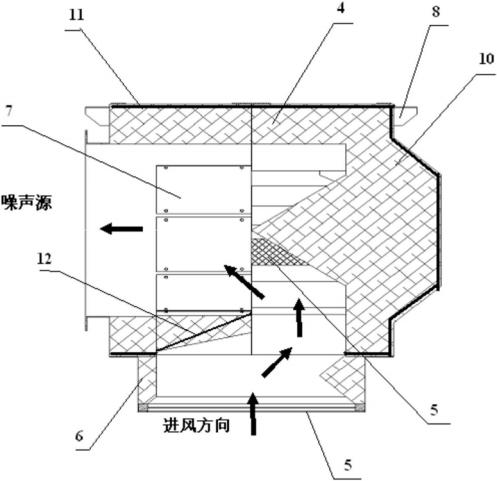

图4是图1的进出口风机消音器的径向剖视图；

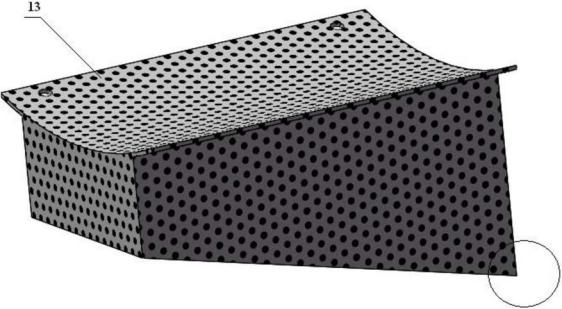

图5是进出口风机消音器消声导流插件的结构示意图；
图6是图5进出口风机消音器消声导流插件的倒角的示意
图；
1、一安装架2、连接板3、紧固环4、圆柱形壳体5、过滤器6、消声箱7、消声导流插件8、二安装架9、端面法兰10、圆锥型吸声层11、阻尼板12、隔板13、护面板
