进风口通风机消音器技术介绍与分析

       进风口通风机消音器技术介绍与分析，目前，通风系统是矿井开采的一个重要组成部分，是矿井安全生产的基本保障，局部通风机的作用是在矿井生产过程中，源源不断将新鲜空气输送到井下工作面，供给人员呼吸并稀释和排除井下各种有毒、有害气体和矿尘，创造良好的工作环境，保障井下作业人员的身体健康和安全。
      目前世界各国在矿井局部通风机的研究上都是围绕节约能源和保护环境的总目标。在节约能源、提高效率方面，一是采用先进的工艺和设备，提高了制造精度，使风机的效率不同程度地提高了5%-10%，二是现在已进入了三元N-S方程的数值模拟时代，对局部通风机建立了相应的风机实际流动模型，利用计算机技术对流场进行计算分析。采用三元流动叶轮，使风机的机组效率得到了进一步的提高。在保护环境、降低噪声方面，矿井局部通风机主要都是采用包覆式结构，同时，通过气动设计的优化和吸声材料的选用来进行改进。在此方面，国外风机的噪声普遍要比国内同类产品低5-10dB（A）。
      我公司自上世纪八十年代开发JBT、YBT局部通风机系列以来，一直在国内矿用风机市场中占有相当重要的地位，该系列产品也成为了公司的主导产品之一。随着风机制造厂家的增加，市场竞争越来越激烈，质量、价格在市场竞争中也越来越敏感。这就对我们提出更高的要求：不断优化制造工艺、改进产品性能、加强成本控制。围绕这一中心要求，我们一直在做各种尝试和研究，也取得了一些成绩。产品结构和性能，逐步有了改进和提升，也使得公司矿井局部通风机的技术水平在国内一直处于领先地位，产品受到了用户的广泛认同。
      目前我公司矿井局部通风机主要是FBY系列隔爆型压入式轴流局部通风机和FBDY系列矿用隔爆型压入式对旋轴流局部通风机为主，这两类风机的电机均采用YBF2系列隔爆电机；机壳、叶轮、消音装置都是用普通碳钢材料焊接、加工制成；整机的重量偏重，在矿井下不方便搬运。消音装置是采用孔板加消声棉的包裹式结构，消声效果不明显。噪声根据风机型号差异较大，№6.0以上对旋通风机噪声一般在93～105dB（A）,不带消音器的FBY№5.6/30甚至达到110dB（A）。噪声主要集中在中、高频范围，刺耳的尖叫声，严重影响了作业工人的正常工作和身心健康。有时甚至掩盖了行车声、机械运转声和电铃信号声，有一定的安全隐患。
      所以，矿井局部通风机的发展逐步以高效、低噪、质轻为目标。整体注塑叶轮，解决了塑料在井下使用的阻燃和防静电等技术壁垒。注塑加工，其叶形还原性好，叶片分布均匀，提高了风机气动性能。根据试验结果，注塑叶轮可使风机的高全压效率提升5%以上，对矿井节能起到很好的作用。我公司研制了电机机座和风机外壳焊接成整体的一体机结构，大大简化了风机的安装工艺。
      进风口通风机消音器和主机体外层筒体，使用相同材料制作；其消声组合了多环消音、侧进风、反射隔音原理；有效地消减、阻隔辐射噪声通过风机入口向外传播，达到消声降噪作用。导流帽采用吸塑工艺制作，消音材料选用塑料泡沫体代替矿棉，塑料泡沫体不但保留了矿棉的高频消音能力，而且具有很好的中低频消音效果；由此不但提升了消音效果，同时也减轻了风机消音器的重量。以期实现高效、低噪、质轻的目的，它主要是用于通风机进风口，通过进风口风机消音器实现消音、隔音、减震等性能。

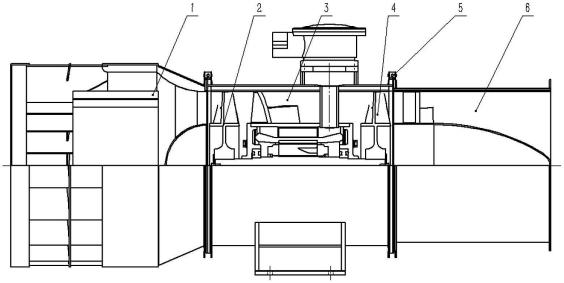

      图1是单电机双叶轮局部通进风口通风机消音器结构示意图；

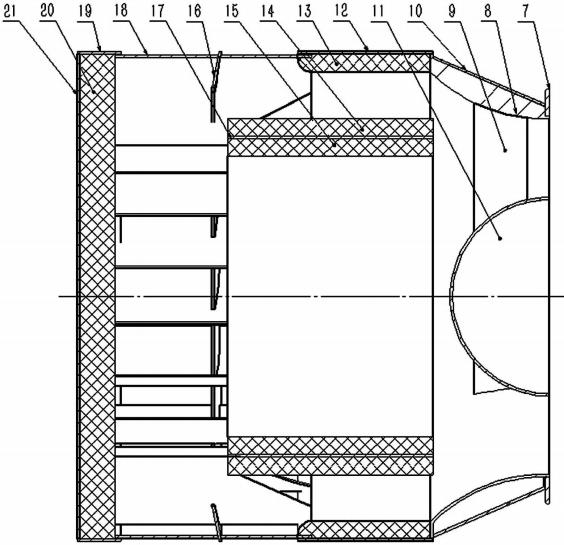

      图2是进风口通风机消音器的剖视结构示意图；

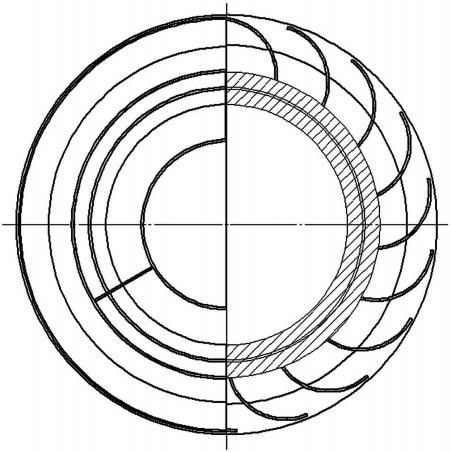

      图3是图2的左视半剖结构示意图。
      图1中：1-进风口风机消音器、2-一级叶轮、3-主机体、4-二级叶轮、5-抱箍、6-出风口消音器；
      图2所示进风口风机消音器：7-一法兰、8-集流筒、9-一支撑、10-一圆锥筒、11-吸塑导流帽、12一外筒，13-外筒消音泡沫层、14-内筒外层消音泡沫层、15-内筒内层消音泡沫层、16一锥形反射板、17-一内筒、18-一弧形反射板、19-二外筒、20-外端消音泡沫层、21一盖板。
