降噪房的进风、排风口风机消音器安装使用说明

       降噪房的进风、排风口风机消音器安装使用说明，在油田钻井队柴油发电机等大型设备，都有共同的技术难题，就是对于产生强噪声污染的治理。机房的主要噪声源是柴油机的噪声、气源房的噪声、链条箱及变矩器的噪声。气源房的噪声主要为气动噪声，其噪声频段主要以中高频为主，链条箱及变矩器的噪声主要为齿轮和轴承噪声，在中高频段噪声比较突出。现有的降噪房配设有进风、排风风机消音器，但是现有的进风、排风风机消音器存在的消声效果差的问题。

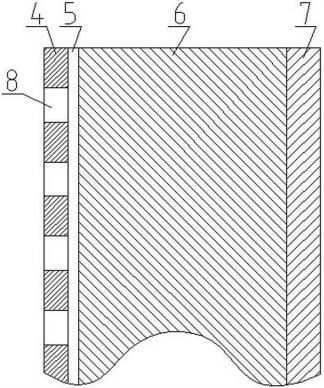

      一种用于动力设备降噪房的进风、排风风机消音器，其特征在于，包括两个一消声模块、至少两个二消声模块和多个三消声模块，二消声模块间隔的设置在两个一消声模块之间，三消声模块上下间隔的设置在一消声模块与二消声模块之间以及二消声模块与二消声模块之间；一消声模块包括一镀锌孔板和一镀锌钢板，一镀锌孔板与一镀锌钢板之间设置有一离心玻璃棉层，一离心玻璃棉层与一镀锌孔板之间设置有一无碱憎水玻纤布。

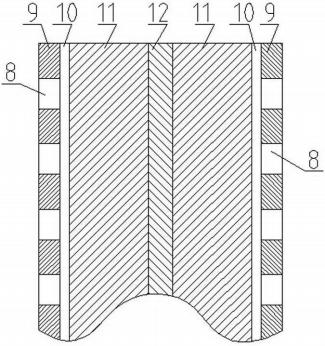

      二消声模块设置在两个一消声模块之间；二消声模块包括两块二镀锌孔板，两二镀锌孔板之间设置有二镀锌钢板，二镀锌钢板与一镀锌孔板之间设置有二离心玻璃棉层，二离心玻璃棉层与二镀锌孔板之间设置有二无碱憎水玻纤布。
      二消声模块均匀的间隔设置在两个一消声模块之间。
      三消声模块包括两块三镀锌孔板，两三镀锌孔板的两侧分别连接有用于连接两块三镀锌孔板的三镀锌钢板，两三镀锌孔板之间设置有三离心玻璃棉层，三离心玻璃棉层与三镀锌孔板之间设置有三无碱憎水玻纤布。
      三消声模块上下均匀间隔的设置在一消声模块与二消声模块之间以及二消声模块与二消声模块之间。
      一镀锌孔板、二镀锌孔板和三镀锌孔板上均匀开设有通孔。
与现有技术相比，进风、排风口风机消音器具有以下有益效果：
      用于动力设备降噪房的进风、排风口风机消音器，包括两个一消声模块、至少两个二消声模块和多个三消声模块，二消声模块间隔的设置在两个一消声模块之间，三消声模块上下间隔的设置在一消声模块与二消声模块之间以及二消声模块与二消声模块之间；一消声模块包括一镀锌孔板和一镀锌钢板，一镀锌孔板与一镀锌钢板之间设置有一离心玻璃棉层，一离心玻璃棉层与一镀锌孔板之间设置有一无碱憎水玻纤布。相比于现有技术，本实用新型具有消声效果好的特点。
      图1是进风、排风口风机消音器结构示意图；
      图2是进风、排风口风机消音器结构示意图；
      图3是进风、排风口风机消音器结构示意图；

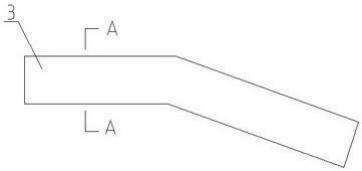

      图4是进风、排风口风机消音器的三消声模块的结构示意图；

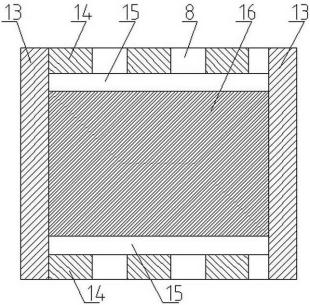

      图5是本图4A—A处的剖视图结构示意图；
      图中标记：1、一消声模块，2、二消声模块，3、三消声模块，4、一镀锌孔板，5、一无碱憎水玻纤布，6、一离心玻璃棉层，7、一镀锌钢板，8、通孔，9、二镀锌孔板，10、二无碱憎水玻纤布，11、二离心玻璃棉层，12、二镀锌钢板，13、三镀锌钢板，14、三镀锌孔板，15、三无碱憎水玻纤布，16、三离心玻璃棉层。
