锅炉消音器-管道排汽锅炉消音器在煤气化装置中的选择?
发布时间:2023/7/10 点击次数:451

锅炉消音器-管道排汽锅炉消音器在煤气化装置中的选择?



     锅炉消音器-管道排汽锅炉消音器在煤气化装置中的选择?随着污染的日益严重,环保逐渐成为目前各行各业的主要话题。在化工行业,噪音污染已经被列为同大气污染和
水污染并列的三大污染之一,因而消除噪音污染成为化工行业的重中之重。
锅炉消音器-管道排汽锅炉消音器作为消减气流噪声、利用吸音材料消音的装
置被广泛用于化工行业。以煤气化空分装置超高压氮气系统消音器为例,针对管道排汽锅炉消音器的计算,进行了详细的分析,研究了管道排汽锅炉消音器的外形尺寸,直径和长度对消音量的影响,介绍了消音器的计算方法。

     环境保护已成为当今世界各国政府与人民的共同行动和
主要任务之一。我国则把环境保护宣布为中国的一项基本国
策,并制定和颁布了一系列环境保护的法律、法规,以保证
这一基本国策的贯彻执行。在化工装置中随着噪音污染的日
益严重,消除噪音污染已经成为刻不容缓的问题。排气放空
噪音一般都是由高速气流流动的不稳定性所产生,流动的气
流一-般具有高温、高压、高流速的特点,它是化工、冶金等
工业生产中的重要噪声源,其排放的噪音具有强度大、频谱
宽且噪音影响范围大的特点。
锅炉消音器-管道排汽锅炉消音器是--个直接放空设备,
但它又是一个很危险的管道设备,它实际与安全阀一样,在
化工装置中起着非常重要的作用,因而消音器的计算是不可
忽略的问题。

1管道排汽锅炉消音器的分类

1.1管道排汽锅炉消音器的设计程序
消音器的设计程序见图1。

1.2管道排汽锅炉消音器的分类
安装在管道中或进、排气口上的消音器,能让气流通过,
对噪音具有一定的消减作用。消音器类型很多,按其降噪原
理主要有如下类型:阻性消音器、抗性消音器和阻抗性复合
式消音器、微穿孔板消音器和扩散性消音器。消音器的结构
性能指它的外形尺寸、坚固程度、维护要求、使用寿命等,
它也是评价消音器性能的一项指标。具体来讲,对于--个好
的消音器要有五方面的具体要求:

(1)声学性能要求。具有高的消音值和宽的消音频率,
即在所需的消音频率范围有足够大的消音量;

     (2)空气动力性能要求。消音器的气流阻力小,安装消
音器后所增加的阻力损失,要控制在实际容许的范围内;

     (3)机械结构性能要求。体积小,重量轻,结构简单,
便于加工,安装和维修;

     (4)外形和装饰的要求。符合实际安装空间的需要,美
观大方,表面装饰与设备相协调;

(5)价格费用要求。价格便宜,使用寿命长。
根据不同的噪声源会选择不同的消音器进行噪音消除,
具体如表1。

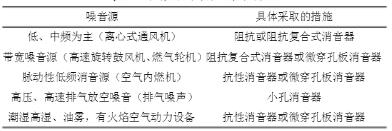

表1噪音源与相应消除措施

2管道排汽锅炉消音器的计算

2.1小孔消音器/管道排汽锅炉消音器原理
化工装置中小孔消音器应用比较广泛。
小孔消音器/管道排汽锅炉消音器原理
如下:
     小孔消音不是在声音发出后进行消除,而是从发生机
理.上使干扰噪音减少。喷注噪声值频率与喷口直径成反比,
如果喷口直径变小,喷口辐射的噪声能量将从低频移向高频,
于是低频噪声被降低,而高频噪声反而升高,如果孔径小到
-定值时,喷注噪声将移到人耳不敏感的频率范围。在煤气化
空分装置超高压氮气系统中主要选用率小孔消音器,在工业
化试验中,进
锅炉消音器的气体放空压力为10kgf/cm.在这一条
件下得出了
锅炉消音器的流量、声学等计算公式。为此,在设计中,
进消音器的放空气体压力10kgf/cm,计算流量单位为t/h。

2.2管道排汽锅炉消音器各部尺寸的确定

     管道排汽锅炉消音器/小孔消音器的关键尺寸是小孔直径。通过大量的实验证
明,孔径越小,消音效果越好。考虑到消音效果和小孔手工
加工的可能性,-般确定小孔直径采用4mm,孔间距取8.5mm。
扩散缓冲型消音器的各部分尺寸:直径已通过流速来确
定。扩散管、阻性管和缓冲管的通过流速分别为801m/s、580m/s、
160m/s,长度尺寸以内插管扩张与消音器所要求的长度关系来
确定,即内插阻性管与简体长度的比为0.5。
