循环水旁滤装置-循环水二次滤网
一、二次滤网概述
     强排污反冲洗旋转二次滤网主要由不锈钢滤网、壳体、减速机、强排污装置、排污槽、传动轴、排污口和电动排污阀等组成。滤网由骨架、筋板组焊而成,整个滤网有足够的刚性和强度。网板材料为不锈钢,焊接在骨架上,网板一般冲8孔5距,网板直径可选性为Φ3mm--Φ10mm。强排污反冲洗旋转二次滤网网板由高品质不锈钢材料冲孔。 外壳由优质钢板制成。前或后壳体内各焊有一个轴承座,由支撑筋板连接。排污旋转就靠它支撑,轴承座内装有高分子尼龙王轴套等。外壳内并涂防腐漆, 排污槽显长条形,布置在滤网进水口上方。排污槽的刮板与滤网表面旋转,与排污管相连,排污管外接排污阀。

二、二次滤网特点
      1、二次滤网的骨架、网芯具有足够的强度,能在1.5MPa的压差作用下正常工作,二次滤网可采用立式、卧式、直通式安装。还根据客户的现场设计安装形式。
   2、二次滤网可以是全自动运行,随着杂质在滤网上的积累,网芯前后的压差不断增加,当网芯前后压差达到设定值时,滤网自动开始反冲洗,同时还具有力矩保护,自动反转等功能,反洗转子在转动时顺畅无卡涩,受阻时会自动反转同时报警,以保证整个循环浆液系统安全高效地全自动运行。
   3、二次滤网转子驱动机构型式为电动,滤网与浆液接触的转动件有成熟、可靠的密封结构型式及监测措施,且反冲洗转子还可设手动控制,在电源故障时可手动操作。排污转子的驱动方式为电动,电机是采用国产优质产品。
   4、二次滤网外壳采用Q235碳钢制作,网芯、排污斗、轴等内部件采用耐腐蚀性能好的316L不锈钢材料,网芯为不锈钢整体冲压。网眼无连孔、破孔等缺陷,并且排列整齐。
   5、二次滤网网芯为不锈钢材料整体结构,以避免由于浆液长期冲刷造成焊点首先腐蚀而导致强度降低,甚至破坏。网芯在承受100 kPa的差压,而不变形、不损坏。
   6、二次滤网外壳体上前后各设一个合适大小的人孔,在局部发生破损的情况下只需通过人孔门即可进行更换,便于维护检修。

三、二次滤网定货须知

      1、需方提供安装方案(立式安装、卧式安装、垂直90度安装)、接管通径根据需要方提供安装尺寸或原二次滤网图纸进行设计。
      2、用户有特殊环境,我公司将派人现场勘察另行设计。

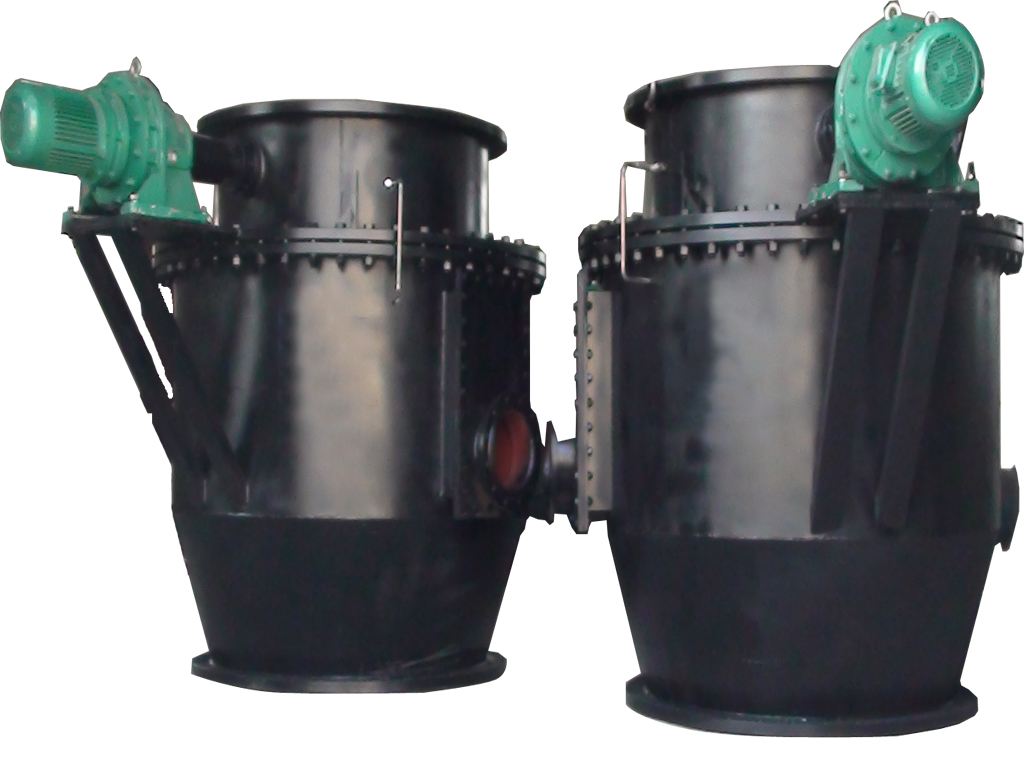

       电动二次滤网
