产品展示 >> 锅炉汽机配件

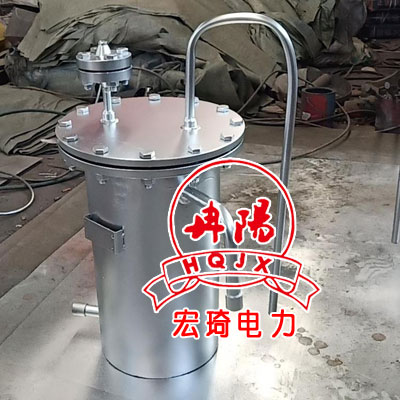

汽水取样器
汽水取样器|锅炉汽水取样器|炉水汽水取样器厂家





一、汽水取样器概述:

汽水取样器用于锅炉房或发电厂内汽水化验取样冷却,锅炉及热力系统中的水大都温度较高,而高水温不便于取样,也不便于测定,在取样中应加以冷却,所以要把取样点的样品引进汽水取样器进行冷却,汽水取样器一般要求保证流量500-700mL/min时,样品能冷取到30-40度以下,满足中华人民共国电力行业DL/T457—91的标准.
  汽水取样器的导管均采用不锈钢管,不能用碳钢管或黄铜管,以免样品在取样过程中被导管中的金属腐蚀产物污染.
  公司汽水取样器适用于温度较高的液体气体等介质取样,具有结构紧凑、传热效率高、清洗方便、使用寿命长等优点

二、汽水取样器规格型号:

管内压力 MPa

管内温度

冷却面积 m 2

冷却管

材质

DN150

<5.4

<450

0.25

φ12x2

筒体20#钢
冷却管不锈钢304

或铜管

DN200

0.38

DN250

0.69

DN300

0.92

DN150

<10.0

<540

0.25

φ14x2

DN200

0.38

DN250

0.69

DN300

0.92

三、汽水取样器冷却面积的计:

1: 如果已知样品流量、冷却水温度及样品的初始条件,则汽水取样器所需冷却面 积可由式(A)求得:
    A= f x1.0029/3600ΔtmxU (A1)
    式中 A——所需冷却面积,m2;
   f——样品流量,L/h;
   Δtm——平均温差,
    U——整体热交换系数(对双层螺旋管及浸液式冷却器均取U=200。
     当样品为过热蒸汽时,对每100过热度,应在由式(A1)计算出的冷却面积基 础   上增加12.6%。
   2: 平均温差可由式(A2)求得:
    Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
    式中 Δtm——平均温差,
    t1——冷却器进口样品温度,
    t2——冷却器进口样品温度,
    T1——冷却器进口冷却水温度,
    T2——冷却器出口冷却水温度,
  3: 冷却器螺旋管可由一组具有所需冷却面积的连续盘管构成,也可由两组或两组 以上的多组螺旋管连续排列

  四、 汽水取样器订货说明:

1:注明是汽取样还是水取样。
   2:冷却管内的工作压力与样品进口温度。
   3:一般选型为DN200DN250两种型号。
   4:是否需组合式。



汽水取样器型号示例:QYL-(汽水取样器外筒体直径)-(冷却面积)

参数-规格

蛇形盘管、螺旋管参数

冷却工况

冷却面积

规格mm

压力Mpa

温度

Φ110

Φ10×1.0

Φ10×1.5

Φ12×15

Φ12×2.0

Φ14×2.0

Φ16×2.0

4.7

<P<

6.4

104~585

水温<33

水压0.2~0.7Mpa

流量1.5t/h



0.22

Φ140

0.25

Φ159

0.32

Φ194

0.35

Φ219

0.38

Φ254

0.45

Φ273

Φ16×2.0

Φ18×2.0

Φ16×3.0

Φ18×3.0

4.7

<P<

6.4

0.50

Φ254

0.60

Φ273

0.69

Φ290

0.92

注:以上为汽水取样器常用的几种规格,我公司可根据您的需求另外设计生产。
