产品展示 >> 锅炉消声器系列产品
安全阀消声器|安全阀消音器
安全阀消声器|安全阀消音器





安全阀消声器安全阀消音器
安全阀排汽消声器(小孔型,适用于高温高压)

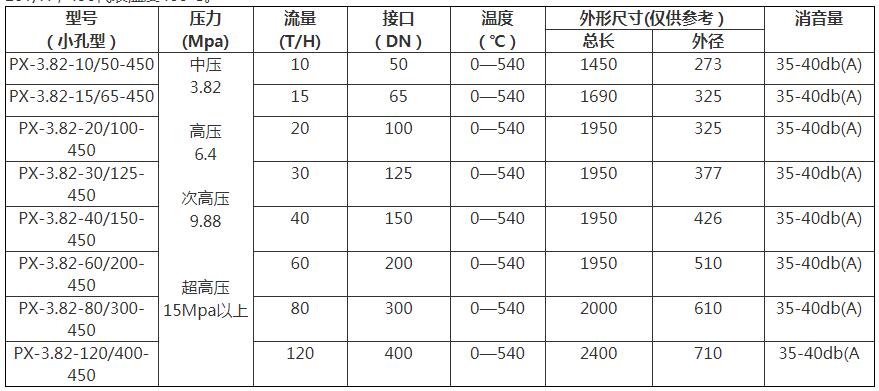

PX型排气消声器,PX指小孔消声器(小孔型),适用于高温高压,无消音器棉填料,消音器四周均为是小孔,气体从 底部接管进入,从四周排出。
X型排气消声器,PX指小孔消声器(小孔型),适用于高温高压,无消音器棉填料,消音器四周均为是小孔,气体从 底部接管进入,从四周排出。
PX-3.82-10/50-450 型号含义:PX代表小孔排汽消声器,3.82代表压力3.82Mpa,50代表接口DN50,10代表排汽量为10T/H,450代表温度400℃。

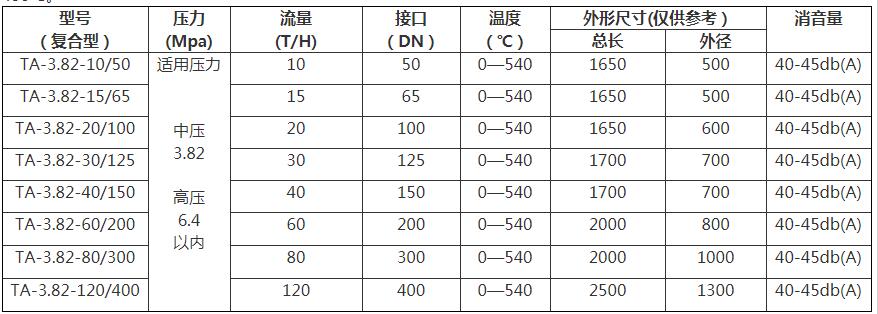

TA型蒸汽排汽消声器,TA指带阻声罩消声器 (复合式),在小孔型的基础上增加了阻声罩,有消音棉填料,气体从底部接管进入,从上部排出。由于有消音棉填料,适合于压力在6.4Mpa以内,否者填料被吹出,壳体是碳钢适用于450度以内。
TA-3.82-10/50-450型号含义:TA代表,复合式消声器,50代表通经DN50,10代表排汽量为10T/H。450代表温度450℃。

安全阀排汽消声器,安全阀排汽消音器,蒸汽安全阀排汽排气消声器特点:
新型高效抗喷阻型系列安全阀排汽消声,安全阀排汽消音器,蒸汽安全阀排汽排气消声器设备被广泛使用于发电、化工、冶金、纺织等工业厂矿中用于各种型号锅炉、汽机排汽;各类安全门等设备的消声降音。
安全阀排汽消声器,安全阀排汽消音器,蒸汽安全阀排汽排气消声器是阻止声音传播而允许气流通过的一种器件,是消除蒸汽排放动力性噪声的重要措施。衡量排汽消声器的好坏,主要考虑以下三个方面:
1、安全阀排汽消声器,安全阀排汽消音器,蒸汽安全阀排汽排气消声器的消声量能满足《工业企业噪声卫生标准》的要求;
2、安全阀排汽消声器,安全阀排汽消音器,蒸汽安全阀排汽排气消声器的适应性能;(即适应低中频谱宽带和高温高压等)
3、安全阀排汽消声器,安全阀排汽消音器,蒸汽安全阀排汽排气消声器的结构性能。(尺寸合理、造价低、寿命长等)
发电部门中的锅炉蒸汽不仅高温高压,且排放频带宽,仅靠小孔消声是不行的,我厂 安全阀排汽消声器,安全阀排汽消音器,蒸汽安全阀排汽排气消声器是根据抗、喷、阻复合消声原理所研制,具有消声量大、适应频带宽、针对性设计(低压、中压、次高压、高压、超高压、亚临界、超临界等参数的各种锅炉、压力容器管道排汽),消声筒采用不锈钢(1Cr18Ni9Ti,12Cr1MoV)制造及安装方便的优点。
安全阀排汽消声器,安全阀排汽消音器,蒸汽安全阀排汽排气消声器原理:
安全阀排汽排气消音器是建立在微穿孔板消声原理上制造,电厂锅炉蒸汽排放一般流速大,而流速大对小孔消声影响大,所以我们需先控流,经过一次控流后的蒸汽再进入扩张室进一步降压消声,蒸汽经大容积降压后,从而形成低压蒸汽喷出,在此过程中,气流是经小孔径喷出,喷出后其各倍频带的声功率已降低,而声压级的频率被推高到20000Hz以上范围,其噪声大为削弱,但部分频率的二次噪音还需要进一步消声,我们在扩张室外加装阻性吸声棉结构,它系根据降压体所发出的剩余噪声的频谱特性所设计,用以有效地吸收剩余噪声。当用户按要求安装后,总消声量要达30-45分贝.使之达到<<工业企业噪声标准>>要求。
常用几种消音器形式:
1、安全阀排汽消声器
本型消声器系综合了合理的消声原理所设计。 高压蒸汽在消声器内经一次控流后进入降压体经大容积扩压后,从而形成低压蒸汽后喷出,在此过程中,汽流内能部分转化成某种频率的声能,其噪声虽然功率大为削弱,但往往会因排汽偏离设计值等诸原因,使噪声仍然高于标准值。为此,在降压体外设计了一只双层结构的阻声罩,它系根据降压体所发出的剩余噪声的频谱特性所设计,用以有效地吸收剩余噪声。当用户按要求安装后,总消声量可达36~45分贝。

蒸汽安全门消声器(TA型)
对于锅炉等压力装置的安全门,其排汽既应避免过大的噪声,更应让汽流顺利排出,为此,以往常见的多级节流及小孔喷注的消声手段即不宜采用,这种限制历来是安全门消声器的设计难点,也是安全门消声器消声效果差的原因。本实用新型用于安全门的消声器同样采用了抗、喷、阻的消声原理,其中以大孔扩容代替了直径较小的控流孔,在结构上更强化了抗、阻消声机理,达到了理想的消声效果。
锅炉安全阀排汽安全门消声器(TA系列、过热蒸汽用)

低压蒸汽消声器(TD型)
各工矿企业使用着大量0.13Mpa及以下的低压锅炉,在电站热力系统中也有着大量的低压热力装置,如背压式汽轮机、除氧器、 辅助抽气器、汽轮油泵、锅炉连续排污、定期排污等。 上述设备的排汽管要求配置结构轻便、安装更方便的消声器。本公司针对不同的消声对象,设计有用的除氧器系列 消音器、背压式汽轮机系列消音器及其它系列消音器产品,可满足用户的要求。


背压式汽轮机消声器(TDb系列)


消声器产品的订货选型:
1、蒸汽消声器分下列三大类型:

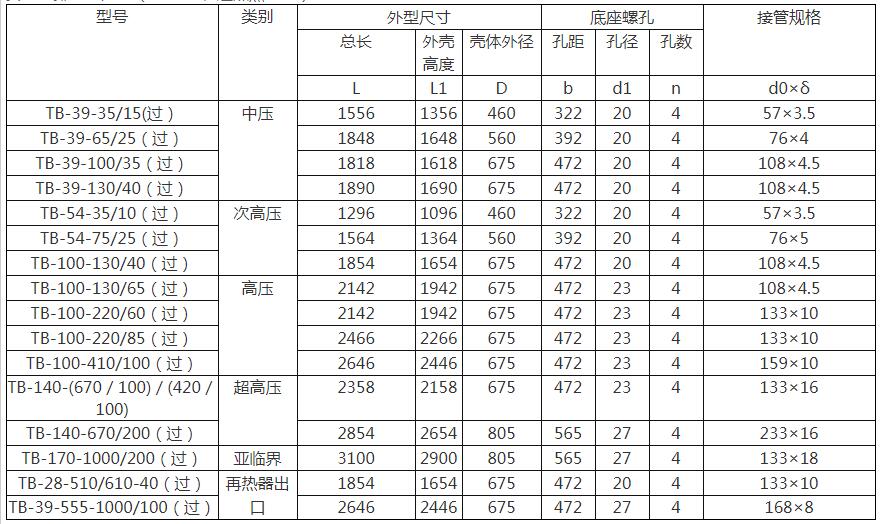

㈠.消声器:用于高、中压安全阀排汽消声,由表1选型。

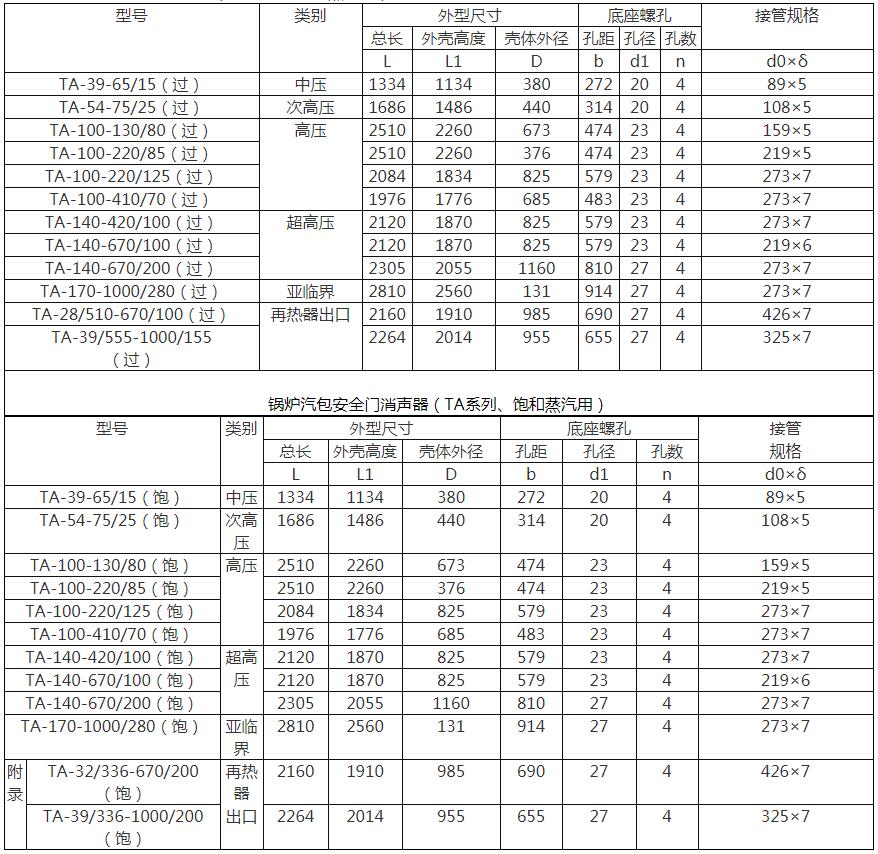

㈡.TA型消声器:用于高、中压蒸汽安全门排放消声,由表2、表3选型。

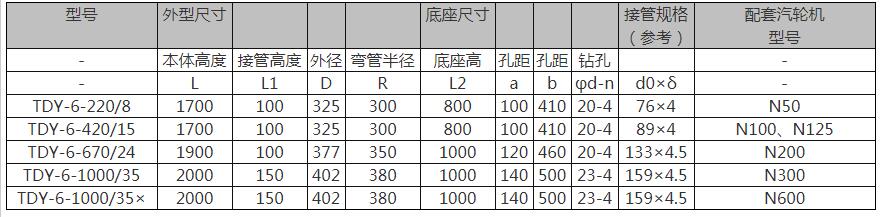

㈢.TD型低压通孔消声器:用于各种0.16Mpa以下的锅炉、除氧器、背压式汽轮机及其余电站辅机装置的蒸汽排汽消声。由表4、表5选型。凡表中未列入的,用户可提供设备的蒸汽参数、排放量及管道接口尺寸等资料,由本厂代为选型。
型号模式:
㈠.由两个或三个英文字母组成
·一字母表示消声器结构特征
·T---通孔式消声器
·二字母表示消声对象
·B---安全阀排汽及其他人工排汽
·A---安全门
·D---低压通孔式消声器
·当用于某些特殊用途时,还设置了用英文小写字母表示的三字母,如:
·b--背压式汽轮机
·y--除氧器
㈡.表示锅炉蒸汽的绝对压力,at(对于中间再热机组的再热器,则用分式中的分母表示温度)。
㈢.分子表示锅炉蒸发量T/H;分母表示消声器排汽量T/H。
此外,对需要区分过热蒸汽及饱和蒸汽的消声器,在III栏后,另加(过)或(饱)字样,以示区别。安全阀排汽消声器,安全阀排汽消音器安全阀排汽消声器,安全阀排汽消音器
安装须知:
·消声器应垂直于厂房顶安装,用型钢支架将消声器座架与厂房相固定。
·为增加厂房顶高空的抗风能力,消声器体采用支承式支座,为此,消此,消声器前的排汽管应有一段膨胀弯管以吸收热胀,如原排汽管段垂直方向已装有疏水盘,则膨胀弯管要免装。
·消声器体底部均设计有疏水管或疏水孔,应检查孔口应畅通。
·排汽管穿出厂房顶平台的洞口,应用薄钢板制作防雨罩一只。
·对安全门,原则上一只安全门配一只消声器,安全门有单座及双座两种,对双座式可在安装时将排汽管合并成一根总管与消声器相连通,但对排汽量较大的对座式的安全门,也可以安装两只消声器。
对用于除氧器、射汽式抽气器排汽等小排量的消声器,外形设计成管式,安装较为方便。安装方式如图4所示,消声器垂直地沿主厂房墙、柱安装。在墙、柱上设置型钢滑动支架,将消声器及管道架设其上,消声器排放口应对着屋顶方向。应注意,该型消声器出厂时已制有固定支座,当采用滑动支架式安装时,固定支座可以不用。
