一、解析除氧器定义：

      在锅炉和管道等热力设施的使用中，氧腐蚀是一种问题，对锅炉和管道腐蚀为严重。降低和去除水中的溶解氧，是防止锅炉和管道等热力设备腐蚀的必要环节。我公司生产系列新型的解析除氧器，运用真空还原水气除氧工艺流程，常温水除氧合格率可达到95%以上。

二、解析除氧器工作原理：

    解析除氧主要是利用亨利原理来初除氧，即氧气在水中的溶解度与氧气的分压力成正比：即｛0}=KP0。因此，降低氧的分压力，即可使氧气的溶解度降低。

解析除氧系统中，软化水送入加热器组合件，加热器将水加热再送入喷淋塔(1)，喷淋雾化,水气强烈分离。分离后进入还原塔(2)，此时水和除氧济进行还原化学反应,去除水中溶解氧，除氧济采用塑封滤网分离式, 塑封滤网其结构为多孔网状结构，塑封滤网设计内扣环，还原除氧济的面积比大，还原化学反应灵敏,水中的氧与除氧济发生迅速还原, 简称化学还原反应，还原效率可达使溶解氧稳定在0. 1mg/L，

反应产物不易溶于水的絮状沉淀，不需要反洗, 除氧济的消耗量很低，根据处理水量与水质的不同，一般3 - 6个月补充一次即可。

三、解析除氧器型号参数：

四、解析除氧器功能及应用范围：

    水中溶解氧的存在是锅炉和热网管道发生氧腐蚀的主要原因，进入九十年代以来，随着水处理技术的发展，锅炉经常在无垢或薄垢状态下运行，这一方面极大地提高了锅炉的热效率，另一方面也使氧腐蚀的问题暴露出来。国家劳动部门对锅炉氧腐蚀的危害性日益重视，关于1995年重新分布了《GB1576-95中低压锅炉水质标准》，规定4T/H以上的蒸汽锅炉及水温在95℃以上的热水锅炉都必须对给水除氧。解析除氧器就是为脱除水中溶解氧而设计的新产品，其经济技术及性能价格比在同类产品中居领先地位。目前该产品已广泛应用于热交换站、热水锅炉、中压蒸汽锅炉以及石油化工行业工艺、冷却设备等的给水除氧。才帮“GPT”高效脱氧反应剂对原水进行脱氧处理，除氧效率高且不改变除氧水的物理性质，可用于食品行业。

五、解析除氧器产品特点：

     1、解析除氧器具有较好的余热回收装置，电热反应器的温度可以选用自动控制形式，运行节能经济，也可以选用手动现场控制启停。

     2、JCY系列解析除氧器安装方便，操作简单，维护快捷，一按电钮即可运行，进出水由手动或电动阀控制调节，设备正常运行时无须人职守。

     3、JCY系列解析除氧器运行费用低，每吨水的处理费用低于0.2元人民币，远低于其它除氧方式。

     4、JCY系列解析除氧器结构紧凑，占地面积小，高位和低位布置均可，可大大节约土建费用和基建投资费用。

     5、JCY系列解析除氧器能适应锅炉大负荷的变化，可根据除氧水箱液面的高低实现手动或电动自动运行和停止。

     6、待除氧水既可以投入加热进行解析除氧，还可以在常温下进行解析除氧，不必耗费蒸汽，可以有效增加锅炉对外的供热量，而且由于低温给水入炉，有效除去低锅炉的排烟温度，从而大大地提高了锅炉的热效率。

六、解析除氧器设备先进性能说明：

     1、JCY系列解析除氧器对热交换器采用了特殊的保温技术，保证了热交换器的温度不会散失，提高解析效率，增加了氧气吸出的预热效果。

     2、JCY系列解析除氧器对反应器采用了特殊的保温技术，保证了反应器内的温度。

     3、JCY系列解析除氧器采用了间断加热或者连续加热，当反应器内的温度低于设定的温度时，反应器开始加热，当反应器内温度高于设定温度高点时，反应器停止加热，很好的保证了反应器内的反应温度。

     4、JCY系列解析除氧器采用了单向处理的方式，避免了循环处理造成的能量浪费及设备的损坏。

解析除氧器技术指标：

     1、进喷射器水压：0.3Mpa；

     2、工作温度：常温；

     3、出水指标： 0.1mg/L；

七、解析除氧器注意事项：

     1、解析除氧器设备的额定出水流量必须大于或等于实际小时大的给水量0.25倍。

     2、除氧水泵的选用要求流量与工作喷射器的出力匹配，扬程要求计入喷射器与除氧泵之间的相对标高差后，喷射器进水处应达0.6Mpa（表压）的水压，除氧水泵流量的选型，应选用大于补水流量0.4倍。

     3、补水泵的大小时给水量应满足解析除氧设备的额定出力流量。

     4、当除氧水温超过40℃时，应在解析器气水分离器的管路上加设冷凝器，用户可提出要求由我公司配合。

     5、喷射器安装的相对高度，常规为2.2m,用户如需降低其相对高度差时，订货时需提出要求，以便作特殊设计处理。

     6、系统安装时需注意软化水箱的高液位应低于解析器顶部2米，此数值必须保证，否则会影响设备正常运行。

     7、冷凝器垂管应插入补水箱。

     8、引射器接管必须保证安装垂直，不得在此折弯。

     9、软化水箱与除氧器安装距离不得超过5ｍ。

    10、解析除氧器反应部分拼装焊接在固定框架上。

     11、解析除氧器出水口应与水箱进水口等径，所有管道不的变径。

     12、解析除氧器应与水箱在同一水平面上，特殊情况应提前说明，设备在安装布置时，应保证布置主要尺寸要求，尽量使设备安装紧凑。

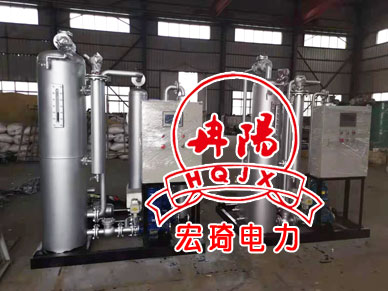

八、解析除氧器设备组成说明:

1、罗旋喷射器

2、解析器

3、气水分离器

4、换热器

5、除氧反应器

6、冷却器

7、控制厢

解析除氧器设备安装及运行注意事项：

     1、在对设备及附件检验后，根据设备就位，就位布置尺寸用户自行安排。

     2、管道与设备的连接口为法兰连接，需用密封胶垫，保证密封性。

     3、设备安装连接完毕后，先进行真空严密性试验，确认无泄露后方可使用。

     4、除氧泵至喷射连接管道中应进行P=0.3Mpa的水压试验。

     5、解析除氧器至软水箱之间的止回阀应使用旋启式的，不能使用弹簧式等其它需要克服的压力的止回阀。

     6、启动前应先打开软水箱与解析器连接管上的回止阀，然后接通控制柜电源，即可向锅炉供水。

八、解析除氧器使用维护说明:

①启动前的检查

     按流程图检查设备每一部件确认完好无损后，向软水箱上水至水位处于中等高度，确认引射器畅通无阻塞，除氧水泵进、出口阀开启。（无用除氧水箱时，保证解析器出水口至软化水箱管路畅通）；

②接通除氧器电源及除氧水泵电源，启动罗旋喷射器，水位到达设计值时再启动除氧泵，除氧泵出口压力应不低于0. 5Mpa；

③反应器（指示灯亮），将加热器温度调40℃左右。

④观察温度仪表达到设备温度后，稳定20分钟左右即可取样分析；

⑤取样分析达标后即可向后续工段供水，由于除氧流量大于实际需水量，所以必须保持解析器至软水箱的回水箱畅通；

⑥停机时好先切断加热、反应器电源，然后停泵，再开机时仅需重复前述步骤即可。

      再次使用时重复步骤2-5次，温度控制仪一般不需要再进行调整。

2、溶解氧的测定

     根据国家低压锅炉水质标准，可采用两瓶法或靛蓝二磺酸钠比色法测定水中溶解氧的含量，但由于上述两种方法从标准试剂的配制到取样测定都有许多不可避免的人为因素，所以误差较大。

     除上述方法外亦可采用其它方法进行测试，常见的测试的方法还有下面两种：按泡法（利用简易标准比色管和测氧管进行测试），自动测试法（利用自动测氧仪进行在线或随机测试）。用这二种方法进行测试，避免了人为因素的干扰和操作误差，故测试精度较高。

3、解析除氧器设备元件的更换

     设备在运行过程中所需更换的元件主要是电热管，当反应器和加热器温度一直徘徊在40℃左右时，可通过电控柜内的接线端进行检查，如确属电热管故障可按供货清单中电热管型号购买更换。
