二次滤网-胶球清洗装置二次滤网

    二次滤网是胶球清洗装置中的主要设备之一,它的作用是过滤冷却水,除去可能堵塞凝汽器换热管的杂物,保证海绵胶球正常投入、回收和运行,特别是在水中含杂质多而又受季节影响大的开式冷却水系统中,二次滤网的作用尤为重要。二次滤网按其排污形式分为电动压力反冲式、切换式、外旋式等。

一、二次滤网结构形式和工作原理
     电动旋转反冲式二次滤网结构形式如附图一1,它主要由:⑴壳体⑵不锈钢网芯⑶传动机构⑷减速机⑸强排污装置等部件组成。
     工作原理:经过拦污栅和一次滤网过滤的循环水中仍含有不少悬浮物和泥沙等杂质,经过循环水泵进入二次滤网再过滤,当水中悬浮物、塑料薄膜等杂质在滤网表面附到一定数量时,滤网的内外水压差增大到控制系统规定数值时(一般为500mmH2O柱),启动控制系统动用、排污机构投入工作,将附着物排出二次滤网,待内处压差恢复到正常时(一般≤400mmH2O柱)控制机构关闭、循环往复,从而完成过滤排污工作过程。也可以根据用户情况选择定时排污。

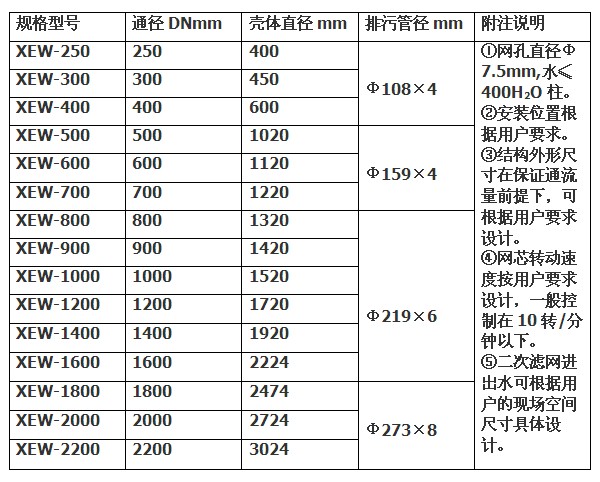

二、二次滤网规格型号


 二次滤网
三、二次滤网安装及注意事项

   1、二次滤网可卧式或立式安装在凝汽器循环水进口管上,也可安装在循环水泵出口,其效果相同。还可以根据用户的不同情况另行设计。
   2、二次滤网进水扩容段的直径应大于循环水管道直径。
   3、安装尺寸可根据用户的现场情况确定。必须要有地面基础紧固。
   4、二次滤网与凝汽器循环水管连接方式采用法兰连接,并在二次滤网与凝汽器之间加装补偿节,便于检修装拆和补偿之用。
   5、安装后,须清除滤网前循环水管中的一切杂物,投运前,并作运行试验。

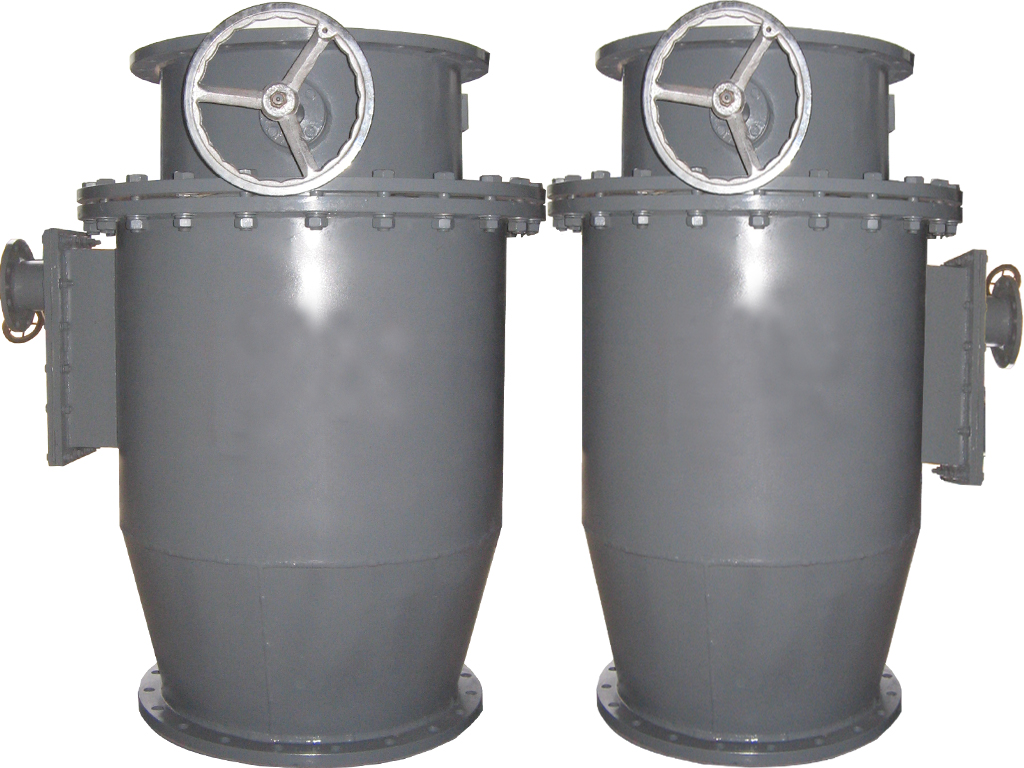

              循环水二次滤网
